第五章 复合材料分析

第三节 应用实例

    (7)查看求解结果

    1)在菜单Main Menu中选择General Postproc→Options for Outp命令,弹出Options for Output对话框,在[SHELL]Shell results are from下拉列表中选择Middle layer,在[LAYER]Layer results are from选项中选中Specified layer,在Specified layer number文本框中输入2,其余选项采用默认设置,如图5-22所示。单击“OK”按钮,关闭该对话框。

“输出选项设置”对话框

    图5-22 “输出选项设置”对话框

    2)在菜单Main Menu中选择General Postproc→Read Results→Last Set命令,读取最终的求解结果。

    3)在菜单Main Menu中选择General Postproc→Plot Results→Contour Plot→Nodal Solu命令,弹出Contour Nodal Solution Data对话框,在Item to be contoured列表框中选择Nodal Solution→DOF Solution→X-Component of displacement,单击“OK”按钮,将显示如图5-23所示的X方向位移等值线图。

    4)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→Y-Component of displacement,单击“OK”按钮,将显示如图5-24所示的Y方向位移等值线图。

X方向位移等值线图

    图5-23 X方向位移等值线图

Y方向位移等值线图

    图5-24 Y方向位移等值线图

    5)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→Z-Component of displacement,单击“OK”按钮,将显示如图5-25所示的Z方向位移等值线图。

    6)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→Displacement vector sum,单击“OK”按钮,将显示如图5-26所示的合位移等值线图。

Z方向位移等值线图

    图5-25 Z方向位移等值线图

合位移等值线图

    图5-26 合位移等值线图

    7)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→X-Component of rotation,单击“OK”按钮,将显示如图5-27所示的X方向转动位移等值线图。

    8)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→Y-Component of rotation,单击“OK”按钮,将显示如图5-28所示的Y方向转动位移等值线图。

X方向转动位移等值线图

    图5-27 X方向转动位移等值线图

Y方向转动位移等值线图

    图5-28 Y方向转动位移等值线图

    9)在Item to be contoured列表框中选择Nodal Solution→DOF Solution→Rotation vector sum,单击“OK”按钮,将显示如图5-29所示的总转动位移等值线图。

    10)在Item to be contoured列表框中选择Nodal Solution→Stress→X-Component of stress,单击“OK”按钮,ANSYS窗口将显示如图5-30所示的X方向应力等值线图。

总转动位移等值线图

    图5-29 总转动位移等值线图

X方向应力等值线图

    图5-30 X方向应力等值线图

    11)在Item to be contoured列表框中选择Nodal Solution→Stress→Y-Component of stress,单击“OK”按钮,ANSYS窗口将显示如图5-31所示的Y方向应力等值线图。

    12)在Item to be contoured列表框中选择Nodal Solution→Stress→von Mises stress,单击“OK”按钮,ANSYS窗口将显示如图5-32所示的等效应力等值线图。

Y方向应力等值线图

    图5-31 Y方向应力等值线图

等效应力等值线图

    图5-32 等效应力等值线图

    13)在菜单Utility Menu中选择Select→Entities…命令,弹出Select Entities对话框,在列表框中依次选择Nodes、By Location,选中X coordinates,在Min,Max文本框中输入200,选中From Full,单击“OK”按钮,关闭该对话框。

    14)在菜单Main Menu中选择General Postproc→List Results→Nodal Solution命令,弹出List Nodal Solution对话框,在Item to be listed列表框中选择Nodal Solution→DOF Solution→Displacement vector sum选项,单击“OK”按钮,将显示自由边界上所有节点的位移求解结果,如图5-33所示。

    15)在Item to be listed列表框中选择Nodal Solution→Stress→von Mises stress,单击“OK”按钮,将显示自由边界上所有节点的应力求解结果,如图5-34所示。

自由边界上所有节点的位移求解结果

    图5-33 自由边界上所有节点的位移求解结果

自由边界上所有节点的应力求解结果

    图5-34 自由边界上所有节点的应力求解结果

    16)在菜单Utility Menu中选择Select→Everything命令,然后选择所有实体。

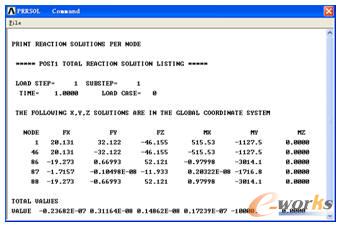

    17)在菜单Main Menu中选择General Postproc→List Results→Reaction Solu命令,弹出List Reaction Solution对话框,在Lab Item to be listed列表框中选择All items,单击“OK”按钮,ANSYS将显示支反力求解结果,如图5-35所示。

支反力求解结果显示

    图5-35 支反力求解结果显示

    18)在菜单Utility Menu中选择File→Exit命令,弹出Exit from ANSYS对话框,然后选择Quite-No Save!选项,单击“OK”按钮,关闭ANSYS。
