第七章 地震作用分析

    （5）施加约束和载荷

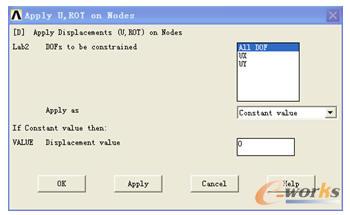

    1）给坝体模型底部施加位移约束。在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Displacement→On Nodes命令，弹出Apply U，ROT on N…对象拾取框。选取大坝底部的所有节点，单击“OK”按钮，弹出Apply U，ROT on Nodes对话框，如图7-8所示。在Lab2 DOFs to be constrained列表栏中选择ALL DOF，在Apply as下拉列表中选择Constant value，在VALUE Displacement value文本框中输入0，单击“OK”按钮。

    图7-8 “给坝体底部施加位移约束”对话框

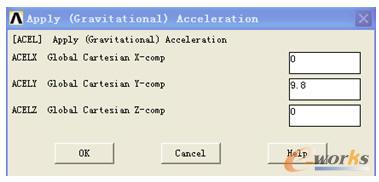

    2）施加重力加速度。在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Inertia→Gravity→Global命令，弹出Apply（Gravitational）Acceleration对话框，如图7-9所示。在ACELY Global Cartesian Y-comp文本框中输入重力加速度值9.8，单击“OK”按钮，完成重力加速度的施加。

    图7-9 “施加重力加速度”对话框

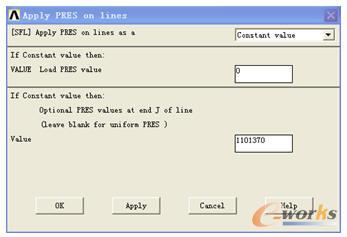

    3）施加水压力载荷。在菜单Main Menu中选择Solution→Define Loads→Apply→Structural→Pressure→On Lines命令，弹出Apply PRES on lines对象拾取框，选取线L5。单击“OK”按钮，弹出Apply PRES on lines对话框，如图7-10所示。在VALUE Load PRES value文本框中输入0，在Value文本框中输入1101370。单击“OK”按钮，完成水压力载荷的施加。

    图7-10 “施加水压力载荷”对话框

    （6）静力分析求解

    指定求解类型。在菜单Main Menu中选择Solution→Analysis Type→New Analysis命令，弹出New Analysis对话框。选中Static按钮，单击“OK”按钮。

    设置载荷步。在菜单Main Menu中选择Solution→Analysis Type→Sol'n Controls命令，弹出Solution Controls对话框，单击Basic选项，在Number of substeps文本框中输入5，在Max no.of substeps文本框中输入100，在Min no.of substeps文本框中输入1，如图7-11所示。单击“OK”按钮。

    图7-11 “设置载荷步”对话框

    设置线性搜索。在Solution Controls对话框中单击Transient选项，如图7-12所示，在Line search下拉列表中选择On，单击“OK”按钮。

    图7-12 “设置线性搜索”对话框

    求解计算：在菜单Main Menu中选择Solution→Solve→Current LS命令，弹出/STATUS Command和Solve Current Load Step对话框。检查信息无误后，单击“OK”按钮开始求解计算。求解结束后，弹出Solution is done！提示框，单击“Close”按钮关闭。

    保存求解结果：在菜单Utility Menu中选择File→Save as命令，弹出Save DataBase对话框，在Save Database to文本框中输入文件名dam-static.db，单击“OK”按钮。
