第七章 地震作用分析

    （7）抗震性能分析求解

    1）模态分析求解。

    设置分析类型。在菜单Main Menu中选择Solution→Analysis Type→New Analysis命令，弹出New Analysis对话框。选中Modal按钮，单击“OK”按钮。

    设置模态分析选项。在菜单Main Menu中选择Solution→Analysis Type→Analysis Options命令，弹出如图7-13所示的对话框，在[MODOPT]Mode extraction method选项选中Subspace，在No.of modes to extract文本框中输入18，在Expand mode shapes方框中选中Yes。单击“OK”按钮，弹出Subspace Modal Analysis对话框，如图7-14所示，按照图中设置后，单击“OK”按钮。

    图7-13 “设置模态分析选项”对话框

    图7-14 “模态分析求解时子空间设置”对话框

    模态分析求解。在菜单Main Menu中选择Solution→Solve→Current LS命令，弹出/STATUS Command和Solve Current Load Step对话框。检查信息无误后，单击“OK”按钮开始求解计算。求解结束后，弹出Solution is done！提示框，单击“Close”按钮关闭。

    保存求解结果。在菜单Utility Menu中选择File→Save as命令，弹出Save DataBase对话框，在Save Database to文本框中输入文件名dam-modal.db，单击“OK”按钮。

    调出模态分析各阶频率。在菜单Main Menu中选择General Postproc→Read Summary命令，弹出如图7-15所示的对话框。

    图7-15 模态分析各阶频率

    2）谱反应分析求解。

    求出反应谱值。由图7-15所示中的前18阶频率值f可以算出对应的周期T，再根据大坝反应谱曲线方程，可以计算出前10阶的反应谱值，见表7-2。

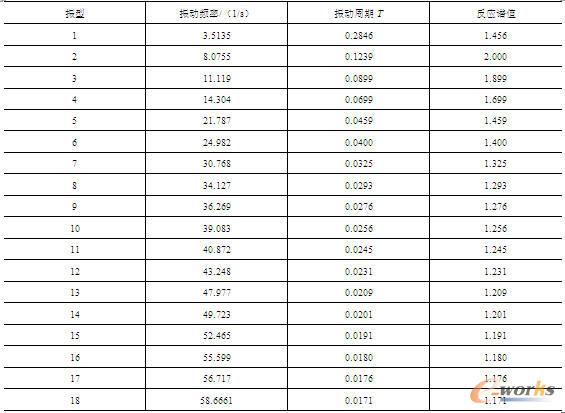

    表7-2 大坝动力计算前10阶的振动频率及反应谱值

    设置分析类型。在菜单Main Menu中选择Solution→Analysis Type→New Analysis命令，弹出New Analysis对话框，选中Spectrum按钮，单击“OK”按钮。

    设置谱反应分析选项。设置模态分析选项：在菜单Main Menu中选择Solution→Analysis Type→Analysis Options命令，弹出Spectrum Analysis对话框，如图7-16所示。在Sptype Type of spectrum选项中选中Single-pt resp单选按钮，在NMODE No.of modes for solu文本框中输入18，在Elcalc Calculate elem stresses？后面选中Yes，单击“OK”按钮。

    图7-16 “设置反应谱分析”对话框

    设置单点反应谱分析选项。在菜单Main Menu中选择Solution→Load Step Opts→Spectrum→SinglePoint→Settings命令，弹出Settings for Single-Point Response Spectrum对话框，如图7-17所示。在[SVTYP] Type of response spectr下拉列表中选择Seismic accel，在SEDX，SEDY，SEDZ Coordinates of point文本框中依次输入0、1、0，单击“OK”按钮。

    图7-17 “设置单点反应谱分析”对话框

    定义反应谱分析频率表。在菜单Main Menu中选择Solution→Load Step Opts→Spectrum→SinglePoint→Freq Table命令，弹出Frequency Table对话框，如图7-18所示。根据表7-2依次输入大坝的前18阶振动频率。

    定义反应谱值。在菜单Main Menu中选择Solution→Load Step Opts→Spectrum→SinglePoint→Spectr Values命令，弹出Spectrum Values-Damping Ratio对话框。单击“OK”按钮，弹出Spectrum Values对话框，如图7-19所示。根据表7-2依次输入大坝的前18阶反应谱值。

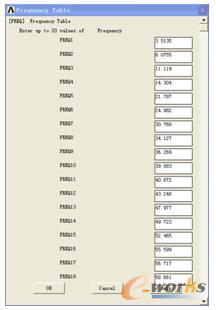

    图7-18 “定义频率表”对话框

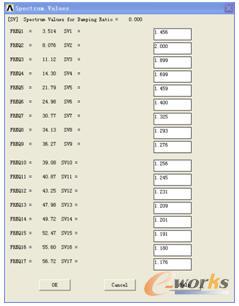

    图7-19 “定义反应谱值”对话框

    反应谱分析求解：在菜单Main Menu中选择Solution→Solve→Current LS命令，弹出/STATUS Command和Solve Current Load Step对话框。检查信息无误后，单击“OK”按钮开始求解计算。求解结束后，弹出Solution is done！提示框，单击“Close”按钮关闭。

    保存求解结果。在菜单Utility Menu中选择File→Save as命令，弹出Save DataBase对话框，在Save Database to下面的文本框中输入文件名Dam-spectrum.db，单击“OK”按钮。

    3）模态扩展分析求解。

    设置分析类型。在菜单Main Menu中选择Solution→Analysis Type→New Analysis命令，弹出New Analysis对话框，选中Modal按钮，单击“OK”按钮。

    定义模态扩展分析。在菜单Main Menu中选择Solution→Analysis Type→ExpansionPass命令，弹出Expansion Pass对话框，如图7-20所示。选中[EXPASS]Expansion pass选项，由Off变为On，单击“OK”按钮，关闭对话框。

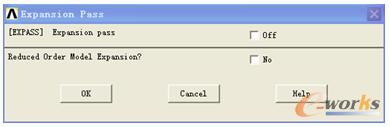

    图7-20 “模态扩展”对话框

    设置模态扩展分析。在菜单Main Menu中选择Solution→Load Step Opts→ExpansionPass→Single Expand→Expand Modes命令，弹出Expand Modes对话框，如图7-21所示。在NMODE No.of modes to expand文本框中输入18，单击“OK”按钮。

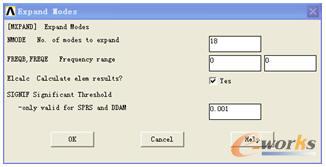

    图7-21 “模态扩展分析设置”对话框

    模态扩展分析求解。在菜单Main Menu中选择Solution→Solve→Current LS命令，弹出/STATUS Command和Solve Current Load Step对话框。检查信息无误后，单击“OK”按钮开始求解计算。求解结束后，弹出Solution is done！提示框，单击“Close”按钮关闭。

    保存求解结果。在菜单Utility Menu中选择File→Save as命令，弹出Save DataBase对话框，在Save Database to下面的文本框中输入文件名Dam-expand.db，单击“OK”按钮。
