第六章 曲面建模

6.6.1  剖切曲面

    创建剖切曲面，其实就是用二次曲线构造技术定义的截面创建曲面。

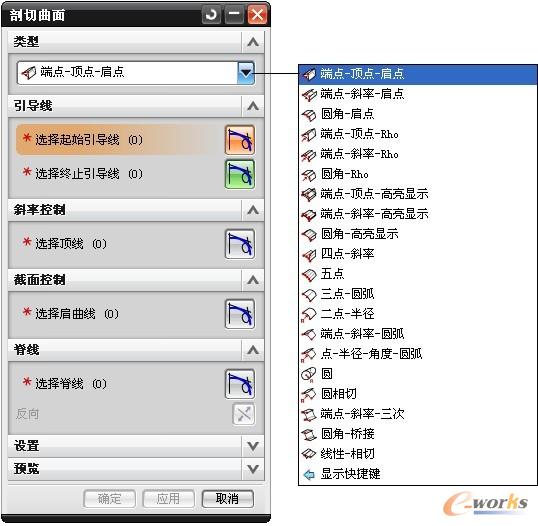

    要创建剖切曲面，则可以在“曲面”工具栏中单击“剖切曲面”按钮，系统弹出“剖切曲面”对话框，接着可从“类型”下拉列表框中选择剖切曲面的类型选项，如图6-65所示。可供选择的“类型”选项包括“端点-顶点-肩点”、“端点-斜率-肩点”、“圆角-肩点”、“端点-顶点-Rho”、“端点-斜率-Rho”、“圆角-Rho”、“端点-顶点-高亮显示”、“端点-斜率-高亮显示”、“圆角-高亮显示”、“四点-斜率”、“五点”、“三点-圆弧”、“二点-半径”、“端点-斜率-圆弧”、“点-半径-角度-圆弧”、“圆”、“圆相切”、“端点-斜率-三次”、“圆角-桥接”和“线性-相切”。用户也可以从菜单栏的“插入”|“网格曲面”|“截面”级联菜单中选择相应的具体命令，另外也可以从“剖切曲面”工具栏中单击相应的类型按钮。

图6-65 “剖切曲面”对话框

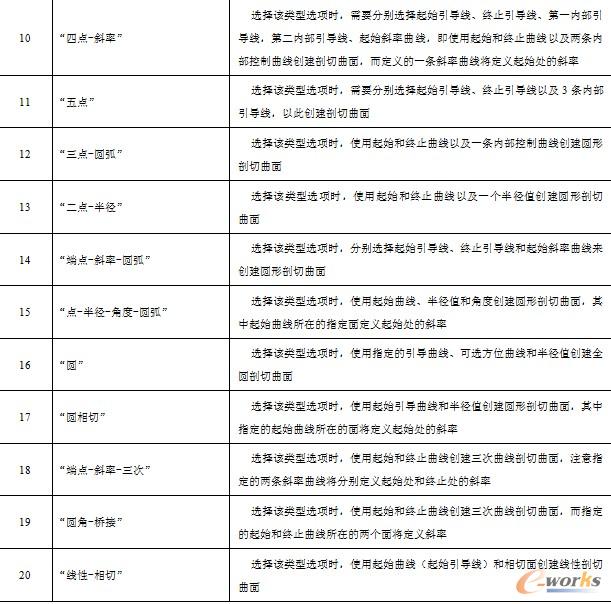

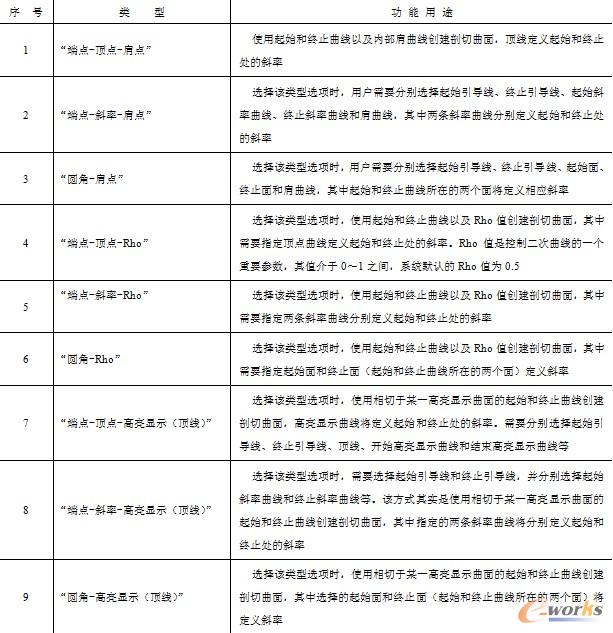

    下面对剖切曲面的类型进行简单说明，如表6-3所示。

表6-3  剖切曲面的类型

6.6.2  N边曲面

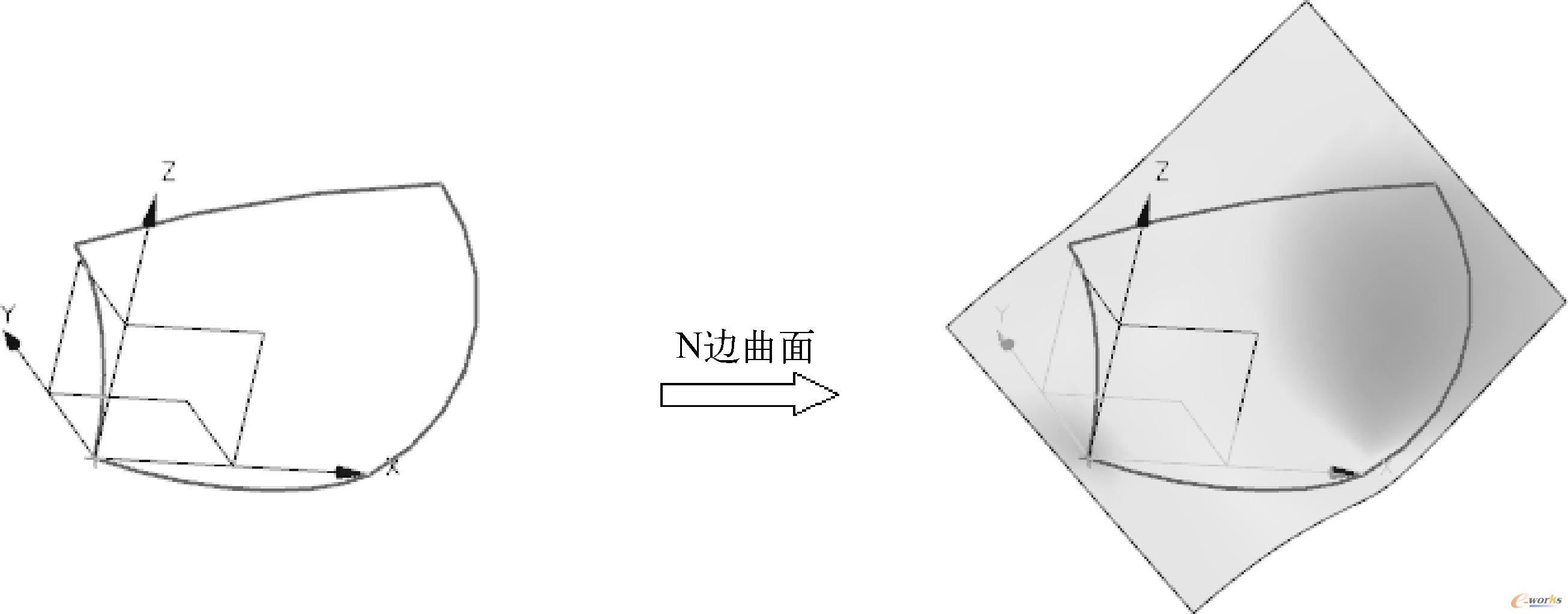

    使用“N边曲面”命令可以创建由一组端点相连曲线封闭的曲面，在创建过程中可以进行形状控制等设置。创建N边曲面的典型示例如图6-66所示。

图6-66  N边曲面的典型创建示例

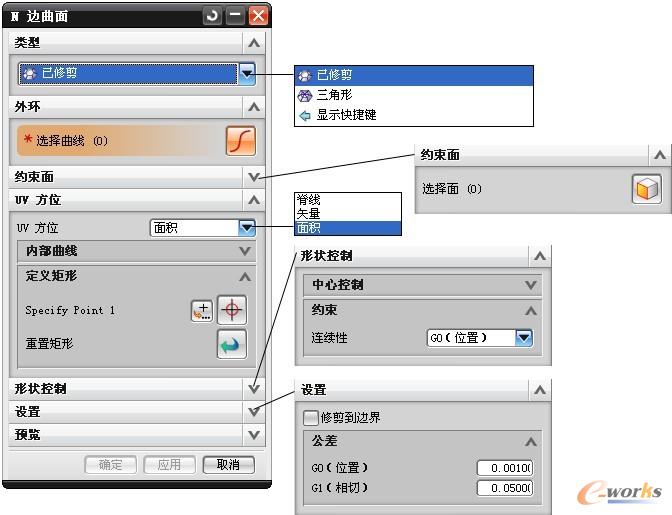

    在“曲面”工具栏中单击“N边曲面”按钮 ，打开如图6-67所示的“N边曲面”对话框。在“N边曲面”对话框的“类型”下拉列表框中可以选择“已修剪”类型选项或“三角形”类型选项。当选择“已修剪”类型选项时，选择用来定义外部环的曲线组（串）不必闭合；而当选择“三角形”类型选项时，选择用来定义外部环的曲线组（串）必须封闭，否则系统提示线串不封闭。

图6-67 “N边曲面”对话框

    需要用户注意的是，在创建“已修剪”类型的N边曲面时，可以进行UV方位设置，还可以在“设置”选项组中选中“修剪到边界”复选框，从而将边界外的曲面修剪掉。而在创建“三角形”类型的N边曲面时，“设置”选项组中的“修剪到边界”复选框换成了“尽可能合并面”复选框。

    下面通过简单实例让读者在操作中理解和掌握创建N边曲面的典型方法和步骤，原文件为bc_6_nbqm.prt。

    （1）在“曲面”工具栏中单击“N边曲面”按钮 ，打开“N边曲面”对话框。
    （2）在“类型”选项组的下拉列表框中选择“已修剪”类型选项。

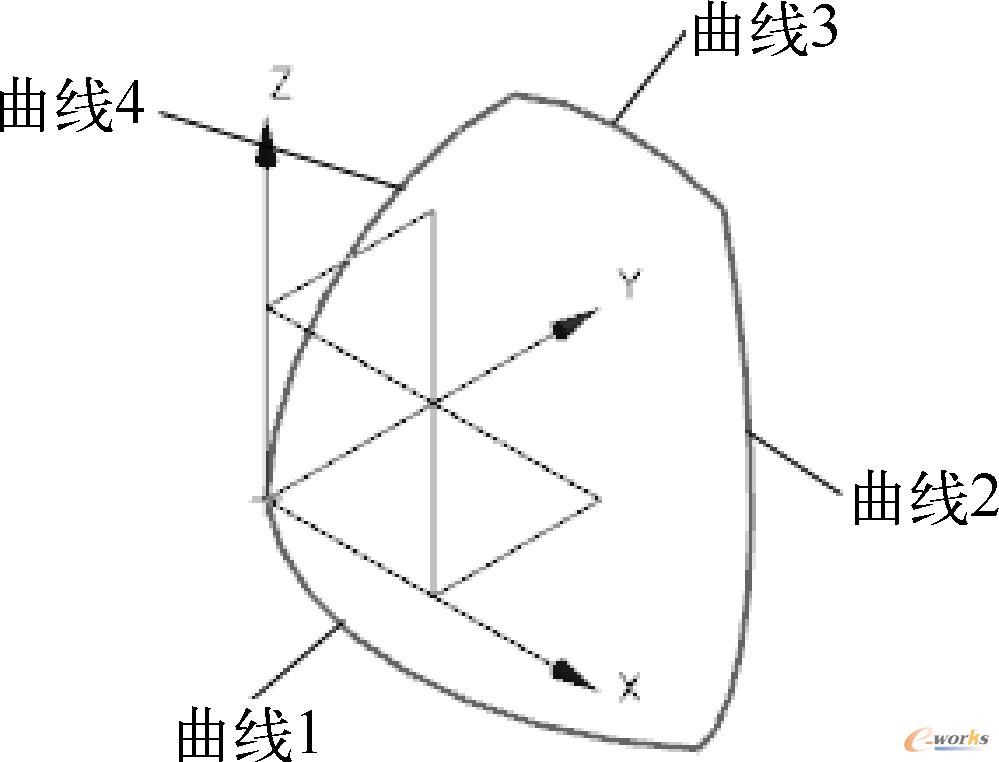

    （3）选择外环的曲线链。如图6-68所示，分别选择曲线1、曲线2和曲线4。

图6-68  曲线示例

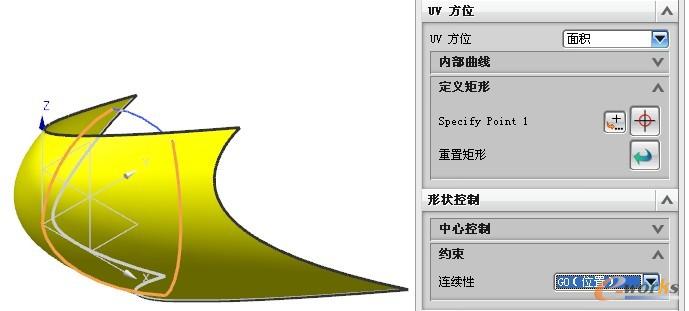

    （4）分别在“UV方位”选项组和“形状控制”选项组中设置相关的选项及参数，如图6-69所示。

图6-69  设置UV方位和形状控制选项

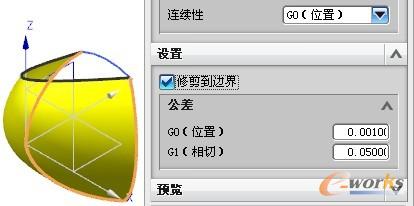

    （5）展开“设置”选项组，勾选“修剪到边界”复选框，此时预览效果如图6-70所示。
    （6）在“N边曲面”对话框中单击“确定”按钮。

    说明：如果在该操作实例的步骤 中，依次选择曲线1、曲线2、曲线3和曲线4来定义外部环，则最后得到的N边曲面如图6-71所示。读者应该注意对比两者生成的N边曲面效果有什么变化。

图6-70  修剪到边界

图6-71  由4条边创建的N边曲面

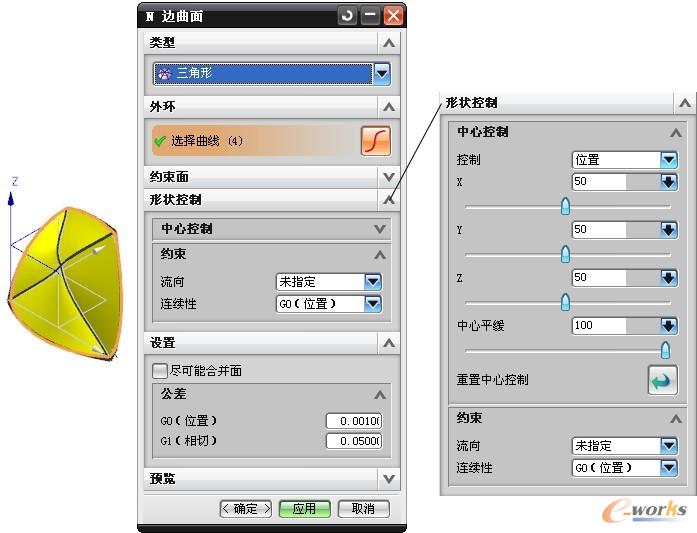

    另外，假如同样是这4条首尾相连的闭合曲线链，在创建N边曲面的过程中，选择类型为“三角形”，依次选择曲线1、曲线2、曲线3和曲线4作为外部环，并分别设置形状控制和公差等，如图6-72所示，最后单击“确定”按钮或“应用”按钮，便可完成创建由“三角形”构造的N边曲面。

图6-72  创建“三角形”类型的N边曲面
