4.3.1  自由口通信简介

    西门子S7-200 PLC拥有自由口通信功能，顾名思义，就是没有标准的通信协议。用户可以自己规定协议。第三方设备大多支持RS-485串口通信，西门子S7-200 PLC可以通过自由口通信模式控制串口通信。最简单的使用案例就是只用发送指令（XMT）向打印机或者变频器等第三方设备发送信息。不管任何情况，都通过S7-200 PLC编写程序实现。
    自由口通信的核心就是发送（XMT）和接收（RCV）两条指令，以及相应的特殊寄存器控制。由于S7-200 CPU通信端口是RS-485半双工通信口，因此发送和接收不能同时处于激活状态。RS-485半双工通信串行字符通信的格式可以包括一个起始位 、7或8位字符（数据字节）、一个奇/偶校验位（或者没有校验位）、一个停止位 。
    自由口通信速波特率可以设置为1200、2400、4800、9600、19200、38400、57600或112500。凡是符合这些格式的串行通信设备，理论上都可以和S7-200 CPU通信。自由口模式可以灵活应用。Micro/WIN的两个指令库（USS和Modbus RTU）就是使用自由口模式编程实现的。
    对于自由口模式设置来说，S7-200 CPU使用SMB30（对于Port0）和SMB130（对于Port1）定义通信口的工作模式，有关说明参见图4-5及其说明。

1．发送指令

    以字节为单位，XMT向指定通信口发送一串数据字符，要发送的字符以数据缓冲区指定，一次发送的字符最多为255个。
    发送完成后，会产生一个中断事件，对于Port0口为中断事件9，而对于Port1口为中断事件26。当然也可以不通过中断，而通过监控SM4.5（对于Port0口）或者SM4.6（对于Port1口）的状态来判断发送是否完成，如果状态为1，说明完成。

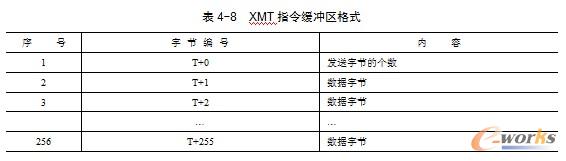

    XMT指令缓冲区格式见表4-8。




2．接收指令

    以字节为单位，RCV通过指定通信口接收一串数据字符，接收的字符保存在指定的数据缓冲区，一次接收的字符最多为255个。

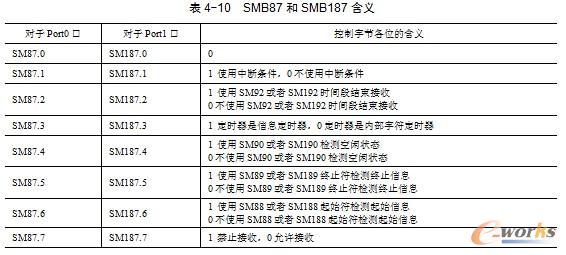

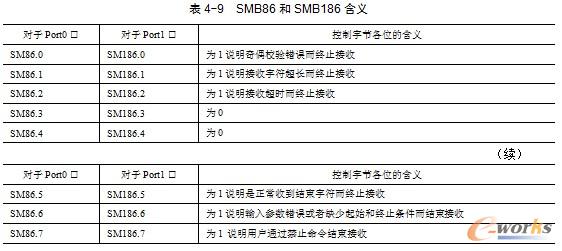

    接收完成后，会产生一个中断事件，对于Port0口为中断事件23，而对于Port1口为中断事件24。当然也可以不通过中断，而通过监控SMB86（对于Port0口）或者SMB186（对于Port1口）的状态来判断发送是否完成，如果状态为非零，说明完成。SMB86和SMB186含义见表4-9，SMB87和SMB187含义见表4-10。

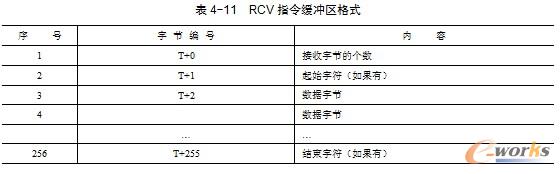

    RCV指令缓冲区格式见表4-11。

分页

4.3.2  S7-200 PLC之间的自由口通信

    以下以两台S7-200 CPU之间的自由口通信为例介绍S7-200 PLC之间的自由口通信的编程实施的方法。
    【例4-4】有两台设备，控制器都是CPU 226CN，两者之间为自由口通信，实现设备1的I0.0启动设备2的电动机的星-三角启动控制，设备1的I0.1终止设备2的电动机的转动，反过来设备2的I0.2启动设备1的电动机的星-三角启动控制，设备2的I0.3终止设备1的电动机的转动。
    【解】


1．主要软硬件配置

    ①1套STEP7-Micro/WIN V4.0。
    ②2台CPU 226CN。
    ③1根PROFIBUS网络电缆（含2个网络总线连接器）。

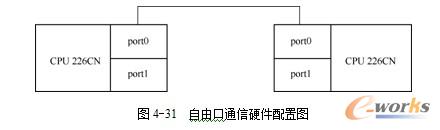

    其硬件配置如图4-31所示。


    【关键点】自由口通信的通信线缆最好使用PROFIBUS网络电缆和网络总线连接器，若要求不高，为了节省开支可购买市场上的DB9接插件，再将两个接插件的3和8角对联即可，如图4-32所示。


2．编写设备1的程序

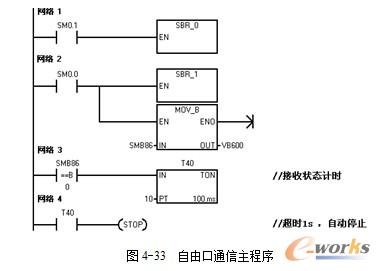

    设备1的主程序如图4-33所示。

    设备1的子程序0如图4-34所示。

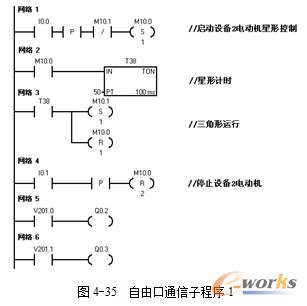

    设备1的子程序1如图4-35所示。


    设备1的中断程序0如图4-36所示。



分页

    设备1的中断程序1如图4-37所示。

    设备1的中断程序2如图4-38所示。

3．编写设备2的程序

    设备2的主程序如图4-39所示。

    设备2的子程序0如图4-40所示。

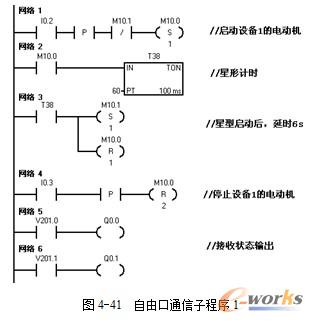

    设备2的子程序1如图4-41所示。
