4.2.3 拉伸切除特征

    *执行方式：

    “特征”→“拉伸切除”按钮

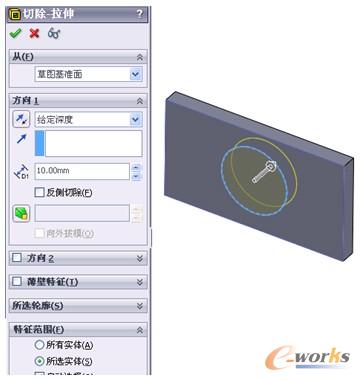

    执行上述命令后，打开“切除-拉伸”属性管理器，如图4-9所示。

图9  “切除-拉伸”属性管理器

    *选项说明：

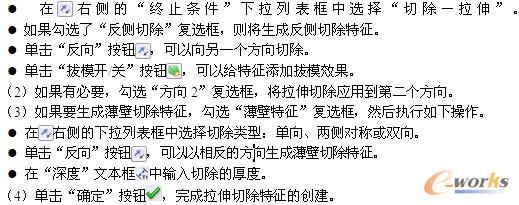

    （1）在“方向1”选项组中执行如下操作。

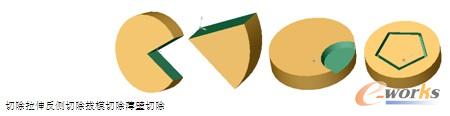

    如图4-10所示展示了利用拉伸切除特征生成的几种零件效果。

图10  利用拉伸切除特征生成的几种零件效果

    技巧荟萃

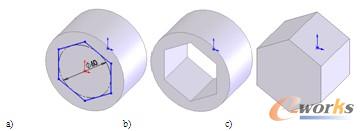

    下面以如图4-11所示为例，说明“反侧切除”复选框对拉伸切除特征的影响。如图4-11a所示为绘制的草图轮廓，如图4-11b所示为取消选择“反侧切除”复选框的拉伸切除特征；如图4-11c所示为勾选“反侧切除”复选框的拉伸切除特征。

图11 “反侧切除”复选框对拉伸切除特征的影响

    a)绘制的草图轮廓   b)未选择复选框的特征图形  c)选择复选框的特征图形

4.2.4  实例——压盖

    本实例使用草图绘制命令建模，并用到特征工具栏中的相关命令进行实体操作，最终完成如图4-12所示压盖的绘制。

    绘制步骤

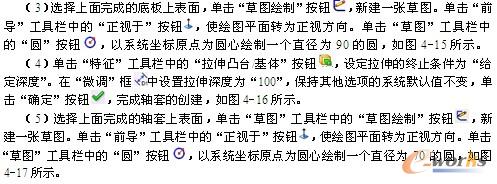

    （1）利用前面所学知识绘制底座草图，如图4-13所示，其中尺寸“180”和“68”分别表示两条斜边延长线交点到轴线之间的距离。

图12 压盖

图13  压盖底座草图

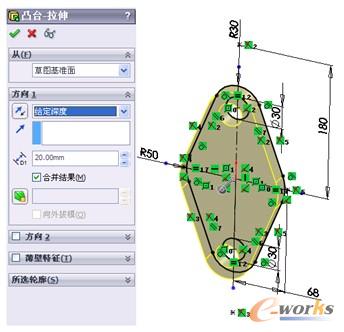

图14  设置拉伸参数

图15  轴套草图

图16  生成轴套

图17  轴孔草图
