第四章 草绘特征建模

    旋转特征是由特征截面绕中心线旋转而成的一类特征，它适于构造回转体零件。旋转特征应用比较广泛，是比较常用的特征建模工具。主要应用在以下零件的建模中。

    *环形零件，如图4-18所示。

    *球形零件，如图4-19所示。

图18  环形零件

图19  球形零件

    *轴类零件，如图4-20所示。

    *形状规则的轮毂类零件，如图4-21所示。

图20  轴类零件

图21  轮毂类零件

4.3.1  旋转凸台/基体

    ·执行方式：

    “特征”→“旋转凸台/基体”按钮 。

    执行上述命令后，打开“旋转”属性管理器，同时在右侧的图形区中显示生成的旋转特征，如图4-22所示。

图22  “旋转”属性管理器

    ·选项说明：

    （1）在“旋转参数”选项组的下拉列表框中选择旋转类型。

    *“单向”：草图向一个方向旋转指定的角度。如果想要向相反的方向旋转特征，单击“反向”按钮  。

    如图4-23a所示。

    *“两侧对称”：草图以所在平面为中面分别向两个方向旋转相同的角度，如图4-23b所示。

    *“两个方向”：从草图基准面以顺时针和逆时针两个方向生成旋转特征，两个方向旋转角度为属性管理器中设定的值。设置方向1的旋转角度与方向2的旋转角度不同，如图4-23c所示。

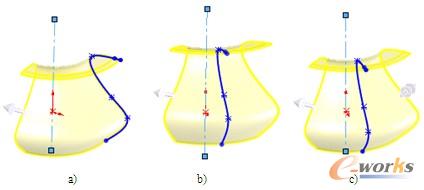

图23 旋转特征

    a)“单向”旋转 b)“两侧对称”旋转c)“两个方向”旋转

    （2）在“角度”文本框中输入旋转角度。

    （3）如果准备生成薄壁旋转，则勾选“薄壁特征”复选框，然后在“薄壁特征”选项组的下拉列表框中选择拉伸薄壁类型。这里的类型与在旋转类型中的含义完全不同，这里的方向是指薄壁截面上的方向。

    *“单向”：使用指定的壁厚向一个方向拉伸草图，默认情况下，壁厚加在草图轮廓的外测。

    *“两侧对称”：在草图的两侧各以指定壁厚的一半向两个方向拉伸草图。

    *“双向”：在草图的两侧各使用不同的壁厚向两个方向拉伸草图。

    技巧荟萃

    实体旋转特征的草图可以包含一个或多个闭环的非相交轮廓。对于包含多个轮廓的基体旋转特征，其中一个轮廓必须包含所有其他轮廓。薄壁或曲面旋转特征的草图只能包含一个开环或闭环的非相交轮廓。轮廓不能与中心线交叉。如果草图包含一条以上的中心线，则选择一条中心线用作旋转轴。
