第四章 草绘特征建模

4.3.2  实例——阶梯轴

    本实例绘制阶梯轴实体模型，如图4-24所示。

    操作步骤

    （1）利用前面所学知识绘制草图，如图4-25所示。

图24  阶梯轴

图25  绘制草图

4.3.3  旋转切除

    ·执行方式：

    “特征”→“旋转切除”按钮。

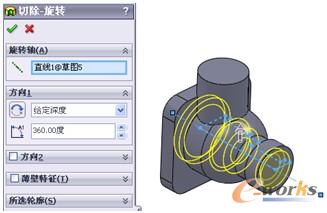

    执行上述命令后，打开“切除-旋转”属性管理器，选择模型面上的一个草图轮廓和一条中心线。同时在右侧的图形区中显示生成的切除旋转特征，如图4-26所示。

图26  “切除-旋转”属性管理器

    ·选项说明：

    （1）在“旋转参数”选项组的下拉列表框中选择旋转类型（“单向”、“两侧对称”、“双向”）。其含义同“旋转凸台/基体”属性管理器中的“旋转类型”。

    技巧荟萃

    与旋转凸台/基体特征不同的是，旋转切除特征用来产生切除特征，也就是用来去除材料。如图4-27所示展示了旋转切除的几种效果。

图27  旋转切除的几种效果
