第四章 草绘特征建模

    扫描特征是指由二维草绘平面沿一平面或空间轨迹线扫描而成的一类特征。沿着一条路径移动轮廓（截面）可以生成基体、凸台、切除或曲面。如图4-38所示是扫描特征实例。

    SolidWorks 2012的扫描特征遵循以下规则。

    *扫描路径可以为开环或闭环。

    *路径可以是草图中包含的一组草图曲线、一条曲线或一组模型边线。

    *路径的起点必须位于轮廓的基准面上。

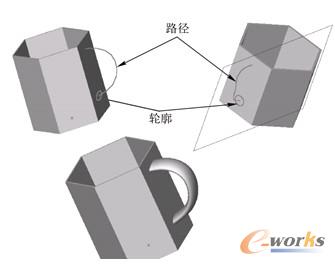

图38 扫描特征实例

4.4.1 扫描

    ·执行方式：

    “特征”→“扫描”按钮。

    执行上述命令后，打开“扫描”属性管理器如图4-39所示。

图39  “扫描”属性管理器

    ·选项说明：

    同时在右侧的图形区中显示生成的扫描特征，如图4-39所示。

    （5）在“方向/扭转类型”下拉列表框中，选择以下选项之一。

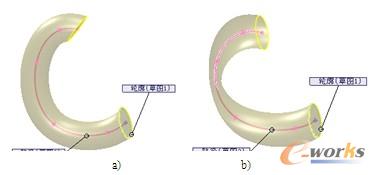

    *随路径变化：草图轮廓随路径的变化而变换方向，其法线与路径相切，如图4-40a所示。

    *保持法向不变：草图轮廓保持法线方向不变，如图4-40b所示。

图40  扫描特征

    a)随路径变化 b)保持法向不变

    （6）如果要生成薄壁特征扫描，则勾选“薄壁特征”复选框，从而激活薄壁选项。

    *选择薄壁类型（单向、两侧对称或双向）。

    *设置薄壁厚度。

    （7）扫描属性设置完毕，单击“确定”按钮。
