第四章 草绘特征建模

    拉伸特征是将一个用草图描述的截面，沿指定的方向（一般情况下是沿垂直于截面方向）延伸一段距离后所形成的特征。拉伸是SolidWorks模型中最常见的类型，具有相同截面、有一定长度的实体，如长方体、圆柱体等都可以由拉伸特征来形成。

4.2.1 拉伸凸台/基体

    *执行方式：

    “特征”→“拉伸凸台/基体”按钮

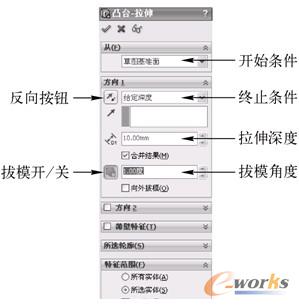

    执行上述命令后，打开如图4-3所示的“凸台-拉伸”属性管理器。

图3 “凸台-拉伸”属性管理器

    *选项说明：

    SolidWorks可以对闭环和开环草图进行实体拉伸，如图4-4所示。所不同的是，如果草图本身是一个开环图形，则拉伸凸台/基体工具只能将其拉伸为薄壁；如果草图是一个闭环图形，则既可以选择将其拉伸为薄壁特征，也可以选择将其拉伸为实体特征。

图4  闭环和开环草图的薄壁拉伸

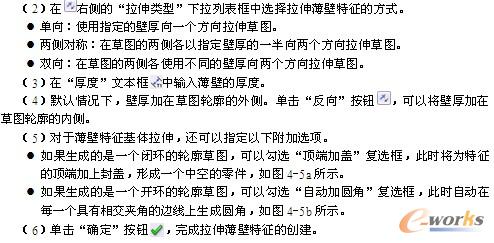

    （1）在弹出的“凸台-拉伸”属性管理器中勾选“薄壁特征”复选框，如果草图是开环系统则只能生成薄壁特征。

图5 薄壁

    a)中空零件 b)带有圆角的薄壁

4.2.2  实例——手柄

    本实例绘制手柄，其实体模型如图4-6所示。

    （2）利用前面所学知识绘制草图，如图4-7所示。

图6  手柄

图7  绘制草图

图8 “凸台-拉伸”属性管理器
