第六章 曲线与曲面

    曲线是构建复杂实体的基本要素，SolidWorks提供专用的“曲线”工具栏。

    在“曲线”工具栏中，SolidWorks创建曲线的方式主要有分割线、投影曲线、组合曲线、通过XYZ点的曲线、通过参考点的曲线与螺旋线/涡状线等。本节主要介绍各种不同曲线的创建方式。

6.1.1 投影曲线

    在SolidWorks中，投影曲线主要有两种创建方式。一种方式是将绘制的曲线投影到模型面上，生成一条3D曲线；另一种方式是在两个相交的基准面上分别绘制草图，此时系统会将每一个草图沿所在平面的垂直方向投影得到一个曲面，这两个曲面在空间中相交，生成一条三维曲线。下面将分别介绍采用两种方式创建曲线的操作步骤。

    （1）利用绘制曲线投影到模型面上生成投影曲线。

    1）新建一个文件，在左侧的“FeatureManager设计树”中选择“前视基准面”作为草绘基准面。

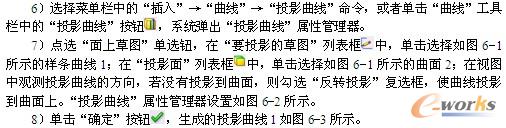

    5）在新平面上绘制样条曲线，如图6-1所示。绘制完毕退出草图绘制状态。

图1 绘制样条曲线1

图2 “投影曲线”属性管理器1

图3 投影曲线1

    （2）利用两个相交的基准面上的曲线生成投影曲线。

    1）新建一个文件，在左侧的“FeatureManager设计树”中选择“前视基准面”作为草绘基准面。

    2）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤1）中设置的基准面上绘制一个样条曲线，如图6-4所示，然后退出草图绘制状态。

    3）在左侧的“FeatureManager设计树”中选择“上视基准面”作为草绘基准面。

    4）选择菜单栏中的“工具”→“草图绘制实体”→“样条曲线”命令，在步骤3）中设置的基准面上绘制一个样条曲线，如图6-5所示，然后退出草图绘制状态。

图4  绘制样条曲线2

图5 绘制样条曲线3

    5）选择菜单栏中的“插入”→“曲线”→“投影曲线”命令，系统弹出的“投影曲线”属性管理器。

    6）选择“草图上草图”选钮，在“要投影的草图”列表框中，选择如图6-5所示的两条样条曲线，如图6-6所示。

    7）单击“确定”按钮，生成的投影曲线如图6-7所示。

图6 “投影曲线”属性管理器2

图7  投影曲线2

    技巧荟萃

    如果在执行“投影曲线”命令之前，先选择了“生成投影曲线的草图”，则在执行“投影曲线”命令后，“投影曲线”属性管理器会自动选择合适的投影类型。

6.1.2 组合曲线

    组合曲线是指将曲线、草图几何和模型边线组合为一条单一曲线，生成的该组合曲线可以作为生成放样或扫描的引导曲线、轮廓线。

    下面结合实例介绍创建组合曲线的操作步骤。

    （1）单击“曲线”工具栏中的“组合曲线”按钮，系统弹出“组合曲线”属性管理器。

    （2）在“要连接的实体”选项组中，选择如图6-8所示的边线1、边线2、边线3、边线4、边线5和边线6，结果如图6-9所示。

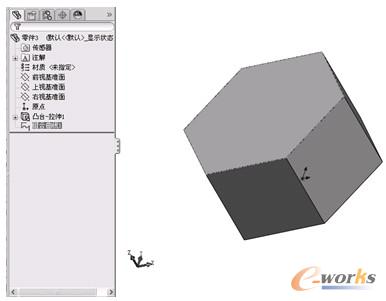

图8 打开的文件实体

图9 “组合曲线”属性管理器

    （3）单击“确定”按钮，生成所需要的组合曲线。生成组合曲线后的图形及其“FeatureManager设计树”如图6-10所示。

图10 生成组合曲线后的图形及其“FeatureManager设计树”

    技巧荟萃

    在创建组合曲线时，所选择的曲线必须是连续的，因为所选择的曲线要生成一条曲线。生成的组合曲线可以是开环的，也可以是闭合的。
