第九章 传动体设计综合实例

9.1.5 基座设计

    本例绘制的基座如图9-37所示。

图37  基座

    绘制步骤

    （1）单击“标准”工具栏中的“新建”按钮，创建一个新的零件文件。

    （2）单击“标准”工具栏中的“保存”按钮，此时系统弹出“另存为”属性管理器。在“文件名”一栏中输入“基座”，然后单击“保存”按钮，创建一个文件名为“基座”的零件文件。

    （3）在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。绘制草图，结果如图9-38所示。

    （4）在菜单栏中选择“插入”→“凸台/基体”→“拉伸”命令，将上一步绘制的草图拉伸为深度为20的实体，结果如图9-39所示。

图38  绘制的草图1

图39  拉伸的图形

    （5）选择如图9-39所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该面作为绘制图形的基准面。绘制草图，结果如图9-40所示。

    （6）在菜单栏中选择“插入”→“凸台/基体”→“拉伸”命令，将上一步绘制的草图拉伸为深度为60的实体。

    （7）单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示，结果如图9-41所示。

    （8）选择图9-41所示的面1，然后单击“标准视图”工具栏中的“正视于”按钮，将该面作为绘制图形的基准面，结果如图9-42所示。绘制草图，结果如图9-43所示。

    （9）在菜单栏中选择“插入”→“凸台/基体”→“拉伸”命令，将上一步绘制的草图拉伸为深度为120的实体，注意调整拉伸的方向。

    （10）单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示，结果如图9-44所示。

图40  绘制的草图2

图41  等轴测视图

图42 设置的基准面

图43  绘制的草图3

图44  拉伸的图形

图45“基准面”

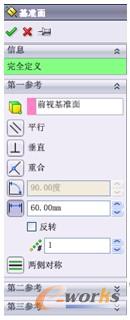

图46 添加基准面

图47 绘制的草图4

    属性管理器

    （14）单击“视图”工具栏中的“旋转视图”按钮，将视图以合适的方向显示，结果如图9-49所示。

    （15）在左侧的“FeatureManager设计树”中用鼠标选择“右视基准面”，然后在菜单栏中选择“插入”→“参考几何体”→“基准面”命令，此时系统弹出如图9-50所示的“基准面”属性管理器。在“等距距离”一栏中输入值“80”，并调整设置基准面的方向。单击属性管理器中的“确定”按钮，添加一个新的基准面，结果如图9-51所示。

图48 “凸台-拉伸”

图49  拉伸的图形

图50“基准面”

    属性管理器属性管理器

    （16）在菜单栏中选择“插入”→“阵列/镜像”→“镜像”命令，此时系统弹出如图9-52所示的“镜像”属性管理器。在“镜像面/基准面”一栏中，用鼠标选择第（11）步添加的基准面，即图9-51中的基准面2；在“要镜像的特征”一栏中，用鼠标选择第（13）步拉伸的实体，即图9-51中拉伸的实体。单击属性管理器中的“确定”按钮。

图51 添加的基准面

图52 “镜像”属性管理器

    （17）单击“视图”工具栏中的“旋转视图”按钮，将视图以合适的方向显示，结果如图9-53所示。

    （18）在菜单栏中选择“视图”→“基准面”命令，取消视图中基准面的显示，结果如图9-54所示。

图53 镜像的图形

图54 隐藏基准面的图形

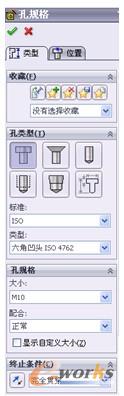

图55 “孔规格”属性管理器

图56  标注孔的位置

图57  添加的柱形沉头孔

图58“孔规格”属性

图59  标注孔

图60  添加的螺管理器的位置纹孔

    （25）在菜单栏中选择“视图”→“临时轴”命令，显示视图中的临时轴，结果如图9-61所示。

    （26）单击“特征”工具栏中的“圆周阵列”按钮，此时系统弹出如图9-62所示的“圆周阵列”属性管理器。在“阵列轴”一栏中，用鼠标选择图9-61中的临时轴1；在“要阵列的特征”一栏中，用鼠标选择第（23）步添加的螺纹孔，即图9-60中的螺纹孔。按照图示进行设置后，单击属性管理器中的“确定”按钮，结果如图9-63所示。

    （27）重复步骤（22）～（26），绘制轴套另一端的螺纹孔，规格为M10。

图61 显示临时轴的图形

图62 “圆周阵列”属性管理器

    （28）在菜单栏中选择“视图”→“临时轴”命令，隐藏视图中的临时轴，结果如图9-64所示。

图63  圆周阵列的螺纹孔

图64 隐藏临时轴的图形

图65 “圆角”属性管理器

图66  圆角的图形

图67  绘制的基座

图68  基座的“FeatureManager设计树”
