第九章 传动体设计综合实例

9.1.3 带轮设计

    本例绘制的带轮如图9-18所示。

图18  带轮零件图

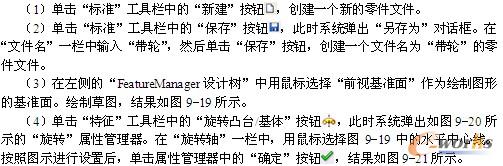

    绘制步骤

图19  绘制草图

图20 “旋转”属性

图21 旋转的图形

    管理器

    （5）在左侧的“FeatureManager设计树”中用鼠标选择“上视基准面”作为绘制图形的基准面。绘制草图，结果如图9-22所示。

图22  绘制的草图

    （6）在菜单栏中选择“插入”→“切除”→“拉伸”命令，此时系统弹出如图9-23所示的“切除-拉伸”属性管理器。按照图示进行设置，注意调整切除拉伸的方向，单击属性管理器中的“确定”按钮。

    （7）单击“标准视图”工具栏中的“等轴测”按钮，将视图以等轴测方向显示，结果如图9-24所示。带轮绘制完毕，此时带轮的“FeatureManager设计树”如图9-25所示。

图23 “切除-拉伸”

图24 带轮

图25 带轮的属性管理器“FeatureManager设计树”
