第二章 图形编辑与标注

第一节 平面图形编辑命令

    在理解了绘图原理,掌握了绘制简单图形方法的基础上,本章将讲解如何编辑基本图形,绘制成复杂的工程图形。图形的编辑方法主要有复制、镜像、移动、修剪、偏移、阵列、旋转、圆角,以及对多段线、样条曲线的修改。

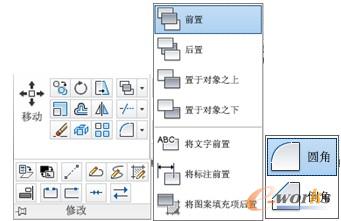

    编辑图形的命令主要位于如图2-1所示的“常用”选项卡下的“修改”面板中。

“修改”面板及其两个下拉列表
图2-1 “修改”面板及其两个下拉列表

    “修改”面板中的命令是平面操作命令,它们运行的默认平面是XY平面。各个命令按钮的图标、名称分别是:

按纽
    其中下拉列表中的按钮图标的名称已经标注在图2-1中了。

    复制图形对象的方法有多种,既可以直接复制,也可以通过剪贴板复制。其他体现复制功能的方法有偏移、镜像、阵列。

2.1.1  直接复制

    “复制”命令按钮在“修改”面板中的位置如图2-2所示。

“复制”命令按钮
图2-2 “复制”命令按钮

    【示例】把如图2-3所示避雷器图形向右复制一份。单击“复制”命令按钮 ,按照命令行的提示操作。
    命令: _copy
    选择对象: 指定对角点: 找到 4个(把光标移动到图形上然后
    选择它,如图2-4所示)
    选择对象:(按〈Enter〉键)
    当前设置: 复制模式=多个
    指定基点或[位移(D)/模式(O)] <位移>: (单击确定复制基准点,如图2-5所示)指定第二个点或
    <使用第一个点作为位移>: (单击确定复制目标点)
    指定第二个点或[退出(E)/放弃(U)] <退出>:(按〈Enter〉键)

效果如图2-6所示。

    平面图形编辑命令

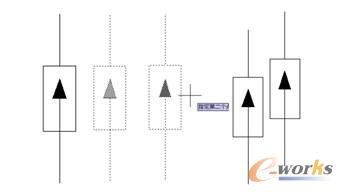

    图2-3  避雷器图形图2-4  选择图形图2-5  确定复制基准点图2-6  确定复制目标点

    【电气图示例】绘制变压器符号。操作步骤如下。

    (1)单击“绘图”面板中的“圆”命令按钮 ,绘制φ10圆,效果如图2-7所示。

    (2)单击“修改”面板中的“复制”命令按钮 ,把φ10圆向右复制一份,复制距离为16,效果如图2-8所示。

平面图形编辑命令

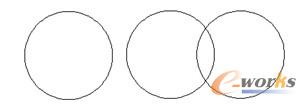

图2-7  绘制圆图2-8  复制圆
2.1.2  使用剪贴板

    要向剪贴板中输入图形,可以在“剪贴板”面板中单击“复制剪裁”和“粘贴”按钮,也可以选择图形后,按〈Ctrl+C〉组合键。从剪贴板中输出图形,按〈Ctrl+V〉组合键即可,效果是一样的。该命令位置如图2-9所示。

    【示例1】向剪贴板中输入电缆密封终端图形。可以先选择图形,如图2-10所示,然后按〈Ctrl+C〉组合键。命令行的提示如下。
命令: _copyclip 找到6个
平面图形编辑命令

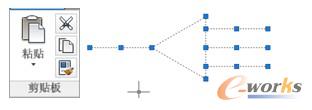

图2-9 “剪贴板”面板图2-10  选择图形

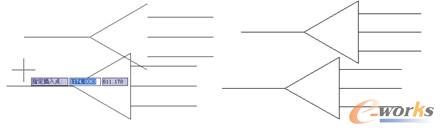

    【示例2】从剪贴板中输入复制的电缆密封终端图形。按〈Ctrl+V〉组合键,屏幕立即出现随光标闪动的图形,如图2-11所示。命令行的提示如下。
命令: _pasteclip 指定插入点:(单击确定图形的位置)

    效果如图2-12所示。

平面图形编辑命令
图2-11  虚拟图形图2-12  确定图形的位置
