第七章 自行车坐垫造型实例精讲

7.2.1 自行车坐垫线架设计

操作步骤

    1）选择菜单【文件】-【新建】命令，或单击工具条中“新建”按钮，系统弹出【新建】对话框。选择【建模】模块（系统默认），在【名称】文本框中输入名称zd_01，再单击对话框中“确定”按钮进入建模环境。

    2）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择ZY面为作图平面，再单击【创建草图】对话框中“确定”按钮进入草绘界面，如图7-1所示。

    3）进入草绘界面，绘制草绘截面，如图7-2所示。

    4）绘制好截面后，单击【草图生成器】中 按钮完成操作，如图7-3所示。

图7-1  【创建草图】对话框

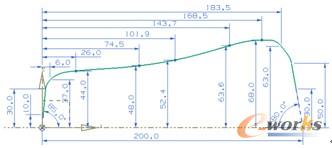

图7-2  草绘截面

图7-3  草绘所得

    5）选择菜单【插入】-【基准/点】-【基准平面】命令，或单击【特征操作】工具条中“基准平面”按钮，系统弹出【基准平面】对话框。单击【类型】选项组下按钮，选择类型【按某一距离】，接着选择XY面为平面参考面，在【偏置】选项组下【距离】文本框中输入值20，再单击对话框中“确定”按钮完成操作，如图7-4所示。

    6）选择菜单【插入】-【草图】命令，或单击【曲线】工具条中“草绘”按钮，系统弹出【创建草图】对话框。选择上一步所得平面为作图平面，再单击【创建草图】对话框中“确定”按钮进入草绘界面，绘制草绘截面，如图7-5所示。

    7）绘制好截面后，单击【草图生成器】中 按钮完成操作，如图7-6所示。

图7-4  创建基准平面

图7-5  草绘截面

图7-6  草绘所得

    8）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条中“拉伸”按钮，系统弹出【拉伸】对话框。单击对话框【截面】选项组下的“草绘”按钮，系统弹出【创建草图】对话框，选择XZ面为作图平面，再单击对对话框中“确定”按钮进入草绘界面，绘制拉伸截面，如图7-7所示。

    9）绘制好截面后，单击【草图生成器】中“完成草图”按钮，完成草图绘制并返回【拉伸】参数设置对话框。单击【限制】选项组下【结束】后按钮，选择类型【对称值】，输入距离参数90，再单击对话框中“确定”按钮完成操作，如图7-8所示。

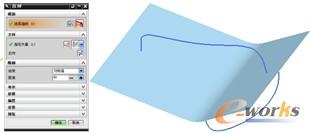

图7-7  拉伸截面

图7-8  拉伸所得
