第一十一章 鼠标造型实例精讲

11.2.1 鼠标线架设计

操作步骤

    1）运行UG NX 6.0软件，选择【文件】-【新建】命令或单击工具条中的“新建”按钮，系统弹出【新建】对话框，如图11-2所示。

    2）在【新建】对话框【新文件名】的【名称】文本框中输入sb.prt，单击【新建】对话框上的“确定”按钮，进入建模界面，如图11-3所示。

    3）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草绘”按钮，系统弹出【创建草图】对话框。在界面中选取ZY方向的基准平面，进入草绘界面，绘制截面，如图11-4所示。

    4）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，完成草绘操作，如图11-5所示。

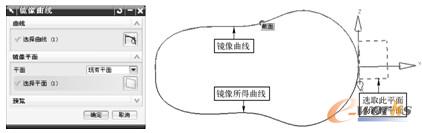

    5）选择菜单【插入】-【来自曲线集的曲线】命令，或单击【曲线】工具条上的“镜像曲线”按钮，系统弹出【镜像曲线】对话框。在界面中选取镜像曲线，单击鼠标中键，在界面中选取XY平面为镜像平面，单击【镜像曲线】对话框上的“确定”按钮，完成镜像操作，如图11-6所示。

    6）选择菜单【插入】-【草图】命令，或单击【特征】工具条上的“草绘”按钮，系统弹出【创建草图】对话框。在界面中选取ZY方向的基准平面，进入草绘界面，绘制截面，如图11-7所示。

    7）绘制好截面后，单击【草图生成器】上的“完成草图”按钮，完成草绘操作，如图11-8所示。

    8）选择菜单【插入】-【设计特征】-【拉伸】命令，或单击【特征】工具条上的“拉伸”按钮，系统弹出【拉伸】对话框，单击“设置”下“体类型-实体”的下拉菜单选择【片体】命令，在界面中选取XY方向的基准平面，进入草绘界面，绘制截面，如图11-9所示。
