第三章磁盘大挪移——磁盘原理与技术详解

第一十零节固态存储介质和固态硬盘

所谓“浮动门”的名称也就是由此而来的，即这个门电路是被二氧化硅绝缘层包裹住而浮动在空中的，只有一条感应线与其连接，与外界感应电路形成不接触的电感器，从而让外部探知到它的电势。被充电到一定电势阀值的Cell的状态被表示“0”。当需要用这个晶体管表示“1”的时候，只需要在控制门上加一个反向的电场，将浮动门中的电子“吸”出，让其电势降低到一定阀值即可。所以，向FG中充电之后，Cell表示0，将FG放电，Cell表示1。（这有些难以记忆，因为按照常规思维，充电应当表示1而放电表示0，这里恰好相反。）

至此我们了解到：Cell是利用FG中的电势值来与阀值对比从而判断其表示1或者0的。那么是否可以让一个Cell有多个阀值，让每一个阀值都表示一种状态呢？答案是可以。MLC类型的Cell就是这样做的。MLC模式的SSD，其每个Cell具有4个电势阀值，每次充电用特定电路掌握住火候，充到一定阀值之上但是低于下一个阀值，这样，利用4个阀值就可以表示4种状态了，4个阀值依次表示00、01、10、11。要向其写入什么值，只需要向其充多少火候的电就可以了。

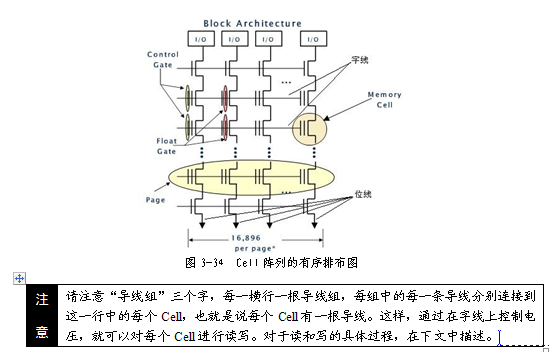

如图3-34为Cell阵列的有序排列图。我们可以看到每个Cell串是由多个Cell串联而成的，每个Cell串每次只能读写其中一个Cell，多个Cell串并联则可以并行读写多位数据。通常一个Page中的所有位中每个位均位于一个Cell串相同的位置上，那么对于一个使用2122B（含ECC）/Page的芯片来讲，就需要16896个Cell串，需要16896条串联导线。如图所示，将每个Cell串上所有Cell串联起来的导线称为“位线”，将多个并联的Cell串中相同位置的Cell水平贯穿起来的导线组称为“字线”。
