9.4.5  SAS的应用设计和实际应用示例

    SAS Expander芯片有多种Phy接口数量可供选择，比如16/24/32/36等。提供不同的Phy数量是为了满足磁盘阵列厂商所设计的不同盘位的扩展柜。每个SAS磁盘扩展柜里面基本上有两个SAS Expander，这两个Expander各自连接到这个柜子中的所有SAS磁盘，每个SAS盘两个SAS Phy。这两个Expander还分别要连接到上行和下行的其他扩展柜或者机头，最顶上是机头，机头里也要有Expander（做Table Routing），用来连接SAS控制器芯片以及扩展柜里的Expander。机头中的Expander相当于一个总桥，总桥再分别出4个Phy连接到上行外部主机和下行扩展柜中的Expander，12盘位的可以估算它的扩展柜单片SAS Expander芯片接口规格：12+4×2=20口芯片，24盘位的则使用36Phy的SAS Expander芯片扩展柜与扩展柜之间用SAS线缆连起来，一般都是4个Phy并联的宽端口。

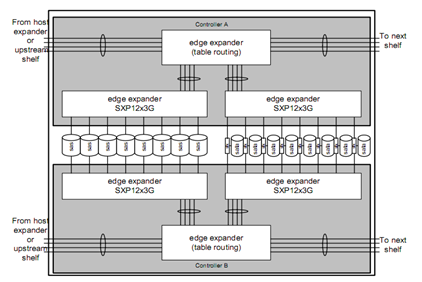

    如图9-43所示，在磁盘扩展柜中使用SAS Expander而不是FC Loop Switch芯片，其他设计保持相同，那么一款SAS扩展柜就被打造出来了。多个扩展柜通过Expander间的级联就可以扩大到比较可观的容量。主机接口以及Expander间接口都使用4X宽端口以保持级联带宽，这样，系统吞吐量上也可以保持高水准。总体来讲，SAS比FC实惠，量足。



图9-43  SAS控制器

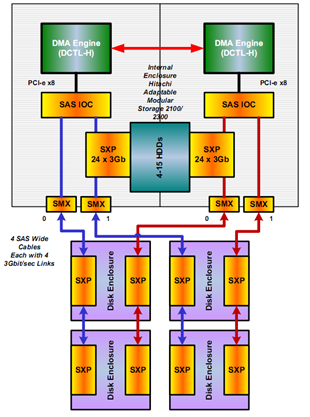

    如图9-44所示为HDS公司AMS2000系列磁盘阵列的后端架构图，很明显它使用了PMC公司的Expander芯片。





图9-44  AMS2000的控制器后端
