第二章 UG NX 7.5手动分模与实例精讲

步骤4：在【曲面】工具栏中单击“有界平面”按钮，系统会弹出【有界平面】对话框，如图2-8所示。
步骤5：分别选择产品表面孔边缘线并单击【有界平面】对话框【应用】按钮，孔修补结果如图2-9所示。

图2-8 【有界平面】对话框

图2-9 【有界平面】修补结果

步骤6：排插的扣位直接用整型方法成型。选择【特征】工具栏【拉伸】命令，弹出【拉伸】对话框，选取扣位的边，结果如图2-10所示。

步骤7：选择主菜单栏的【插入】-【Combine】-【缝合】命令，或在【特征】工具栏中单击“缝合”按钮，系统弹出【缝合】对话框。

步骤8：在绘图区选取抽取区域面的片体为目标片体，然后框选绘图区中的所有片体为刀具，单击【确定】按钮完成缝合操作，如图2-11所示。

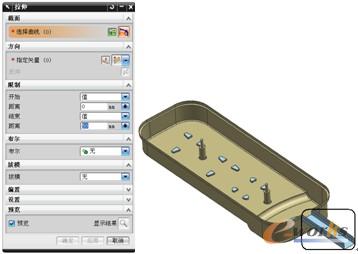

图2-10  拉伸扣位

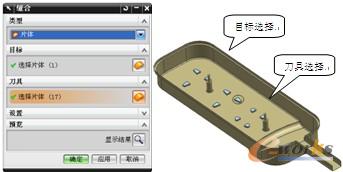

图2-11  缝合操作
