第三章 建筑物内流场舒适度计算

8）勾选[Model]>[Geometry]>[Surfaces]，同时单击“CreatePart”项属性栏中“Entities”项右侧的按钮，此时视图区中的鼠标变为十字形式，选择INLET对应的面，如图3-10所示。
9）单击鼠标中键或属性栏中的“OK”按钮，[Model]>[Parts]栏中出现“INLET”项。再次输入“Part”名：OUTLET，选择OUTLET对应的面，如图3-11所示。
10）单击鼠标中键或属性栏中的“OK”按钮，[Model]>[Parts]栏中出现“OUTLET”项。
11）按照同样的方法依次创建WINDOW和HEATSOURCE两个Part，分别如图3-12和图3-13所示。注意，HEATSOURCE为长方体形状，应选择除底面外的5个面。

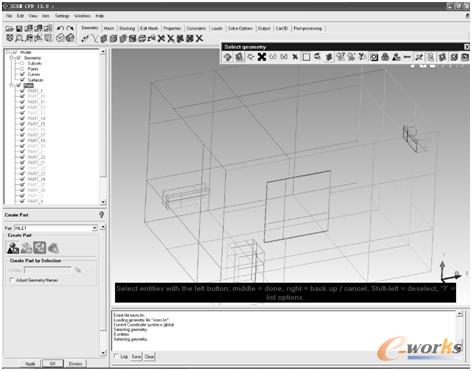

图3-10选择INLET对应的面

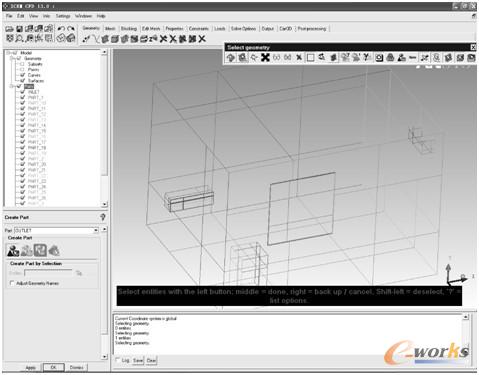

图3-11选择OUTLET对应的面

图3-12创建WINDOW

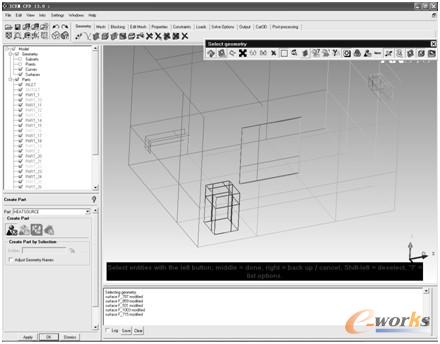

图3-13创建HEATSOURCE

12）至此完成Part项的设置，这些设置为网格划分和导入FLUENT设置边界条件提供了方便。注意，如果在选择的过程中选错了面，可单击鼠标右键，取消已选择的面，再次选择正确的面。

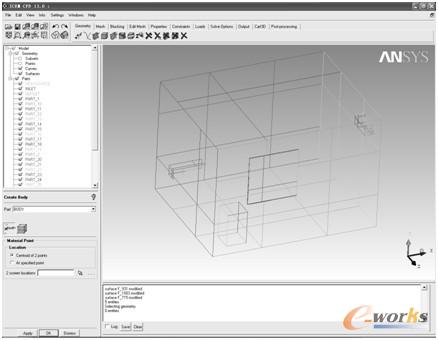

13）单击工具栏中的[Geometry]>[CreateBody]项，展开属性栏，如图3-14所示。

图3-14CreateBody项属性栏

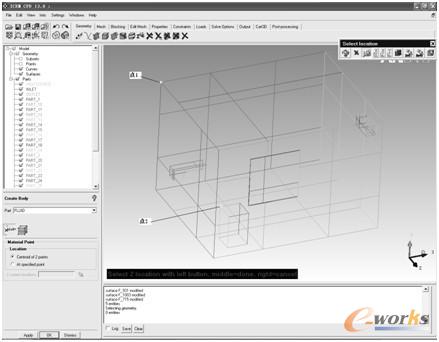

14）输入Part名：FLUID，同时单击属性栏中“2screenlocations”右侧的按钮，此时视图区中的鼠标变为十字形式，选择如图3-15所示的两个顶点。

图3-15选择两个顶点

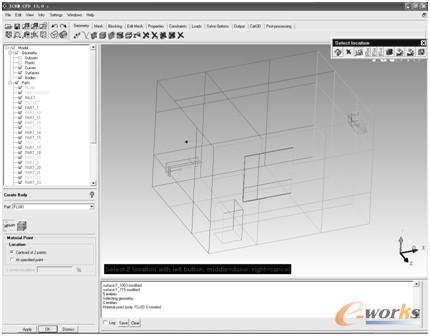

15）单击鼠标中键或属性栏中的“OK”按钮，[Model]>[Parts]栏和视图区中生成“FLUID”项，如图3-16所示。

图3-16生成“FLUID”项

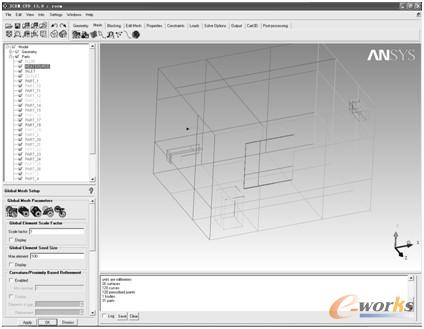

16）单击工具栏中的[Mesh]>[GlobalMeshSetup]项，展开属性栏，进行网格尺寸设置，如图3-17所示。

图3-17设置网格尺寸
