第三章 建筑物内流场舒适度计算

17）在“GlobalElementSeedSize”项输入Maxelement：100，即最大网格尺寸为0.1m。单击“Apply”按钮，确认操作。由于此模型较简单，所以在进行非结构化网格划分时采用默认的全局面网格参数设置及每个part的面网格尺寸定义。ComputeMesh项属性栏如图3-18所示。

图3-18ComputeMesh项属性栏

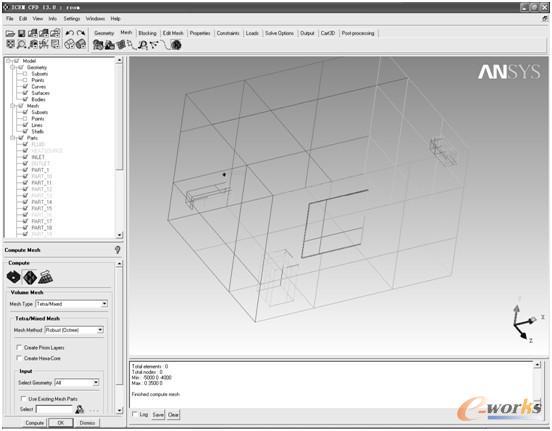

18）软件界面右下侧的命令行和进度条显示出网格划分进度，如图3-19所示。

图3-19网格划分进度

19）网格划分完毕，结果显示网格总数为1005147，如图3-20所示。



图3-20网格总数

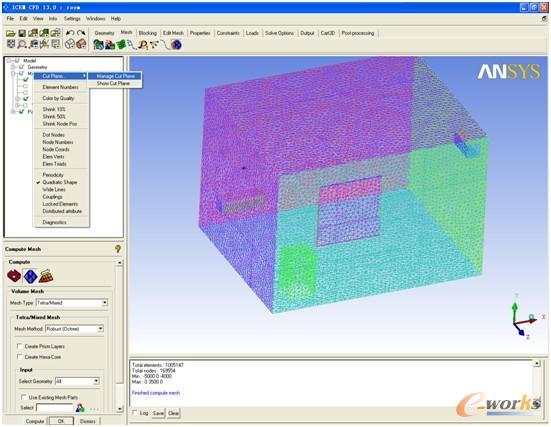

20）视图区中的网格如图3-21所示。右键单击[Model]>[Mesh]命令，选择[CutPlane]>[ManageCutPlane]项。

图3-21视图区中的网格

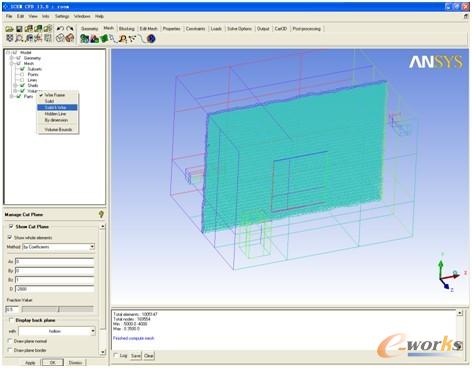

21）“ManageCutPlane”项属性栏展开，如图3-22所示。勾选并右键单击[Model]>[Mesh]>[Volumes]项，选择“Solid&Wire”项。

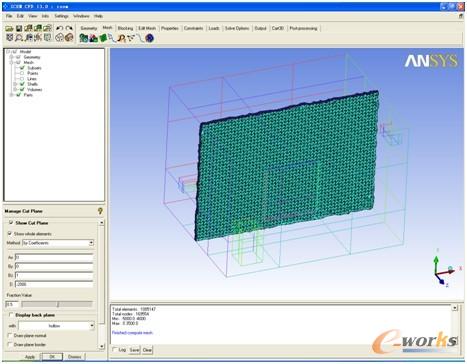

22）视图区中的网格分层显示如图3-23所示。

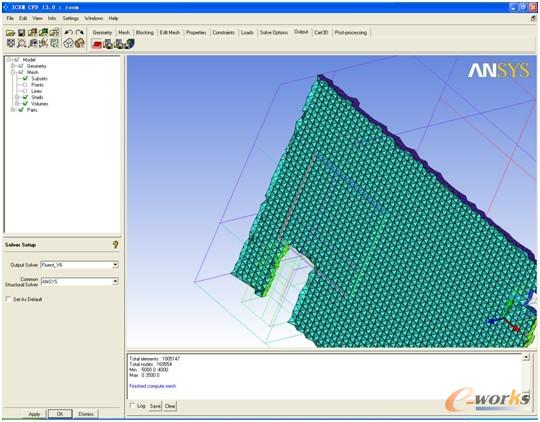

23）单击工具栏中的[Output]>[SelectSolver]项，展开属性栏，如图3-24所示。选择网格输出方式，将“OutputSolver”项选择为“Fluent_V6”，将“CommonStructuralSolver”项选择为“ANSYS”，单击“Apply”按钮，确认操作。注意，此处可以先检查一下网格质量，若没有问题，再输出网格，若有问题，就需进行网格质量调节，此处不再详述。

图3-22选择“Solid&Wire”项

图3-23显示截面网格

图3-24选择网格输出方式

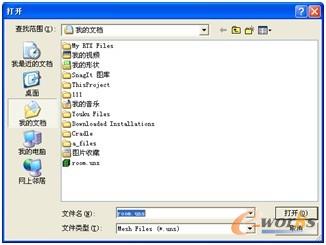

24）单击工具栏中的[Output]>[WriteInput]项，弹出“Save”对话框，如图3-25所示。单击“Yes”按钮，稍后出现“打开”对话框，选择文件保存位置，默认位置为文件“room.uns”对应的位置，如图3-26所示。

图3-25“Save”对话框

图3-26选择文件保存位置

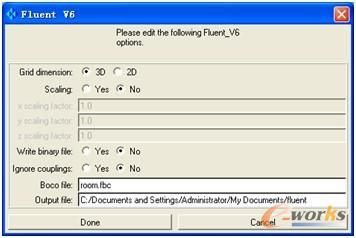

25）单击“打开”按钮，出现“FluentV6”对话框，如图3-27所示。

图3-27“FluentV6”对话框

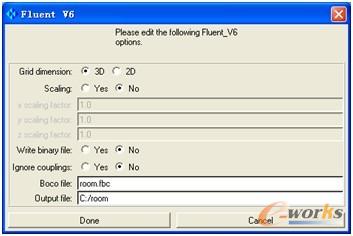

26）在“Outputfile”栏输入文件保存的地址及文件名，如图3-28所示。单击“Done”按钮，执行保存操作。查看C盘的“room.msh”文件，大小为60672KB。

图3-28输入文件保存的地址及文件名

27）单击工具按钮，保存该项工作的所有内容。
