第七章 其他后处理软件

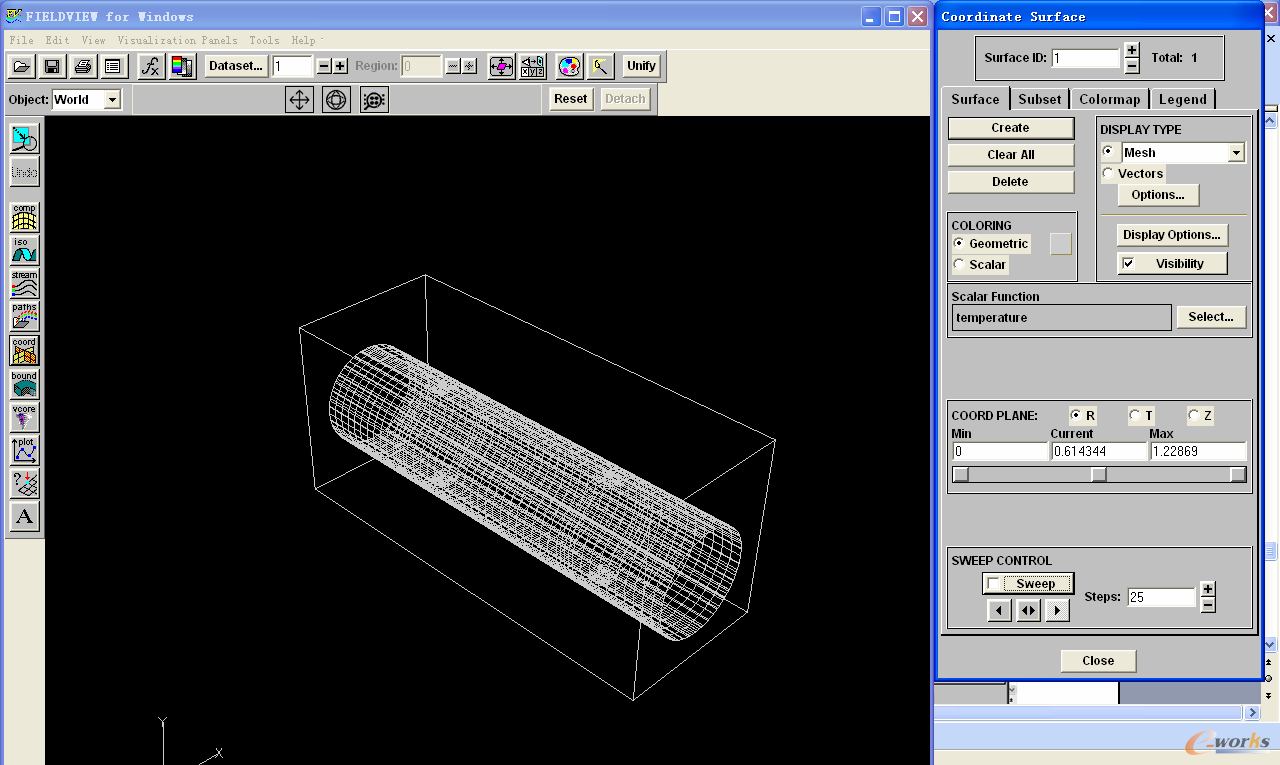

图7-28生成CoordinateSurface

由于图7-28中的“COORDPLANE”默认选择“R”项，即“径向”的意思，图7-28中指的是半径为0.614344m的散热器内部圆周面，以网格形式显示。

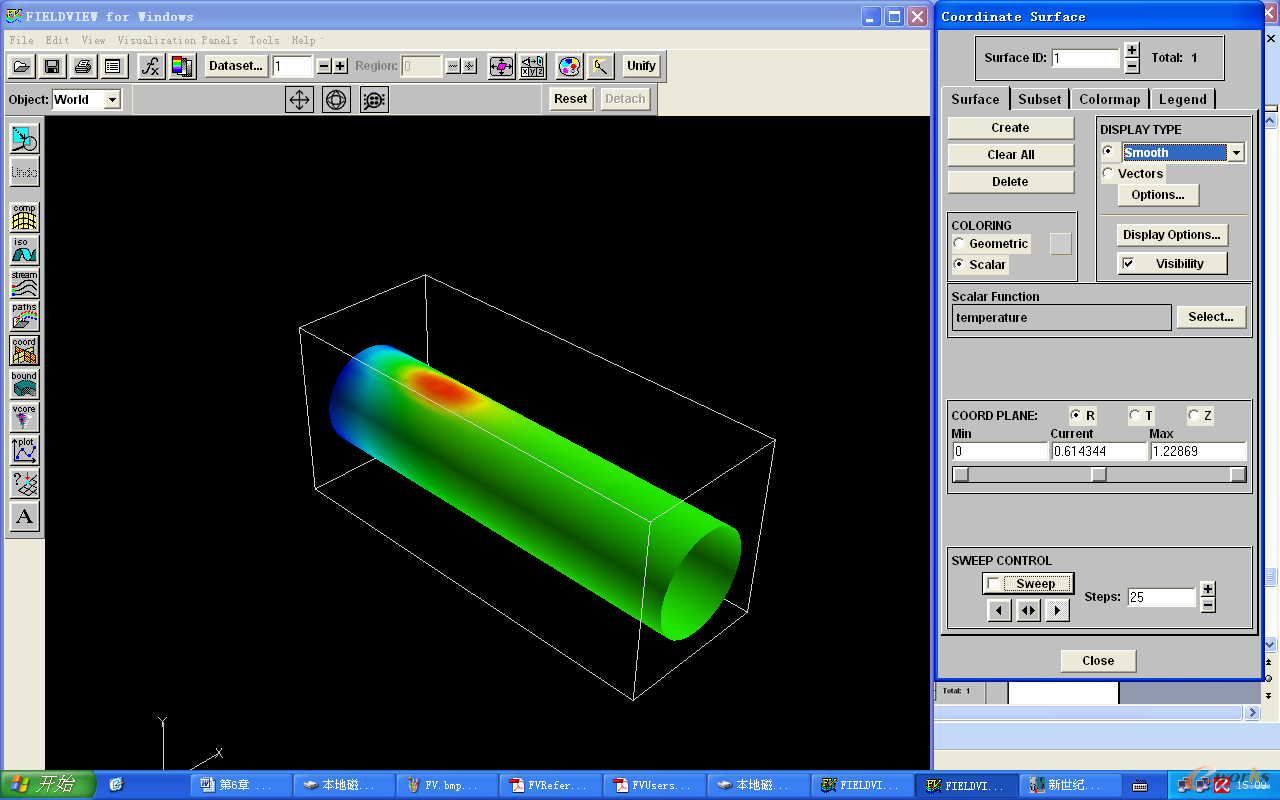

2）将“COLORING”栏中的“Geometric”项更改为“Scalar”，切换到变量对应的模式。同时将“DISPLAYTYPE”栏中的“Mesh”项更改为“Smooth”，切换到光顺的云图模式。视图区中散热器的圆周面温度云图如图7-29所示。

图7-29视图区中散热器的圆周面温度云图

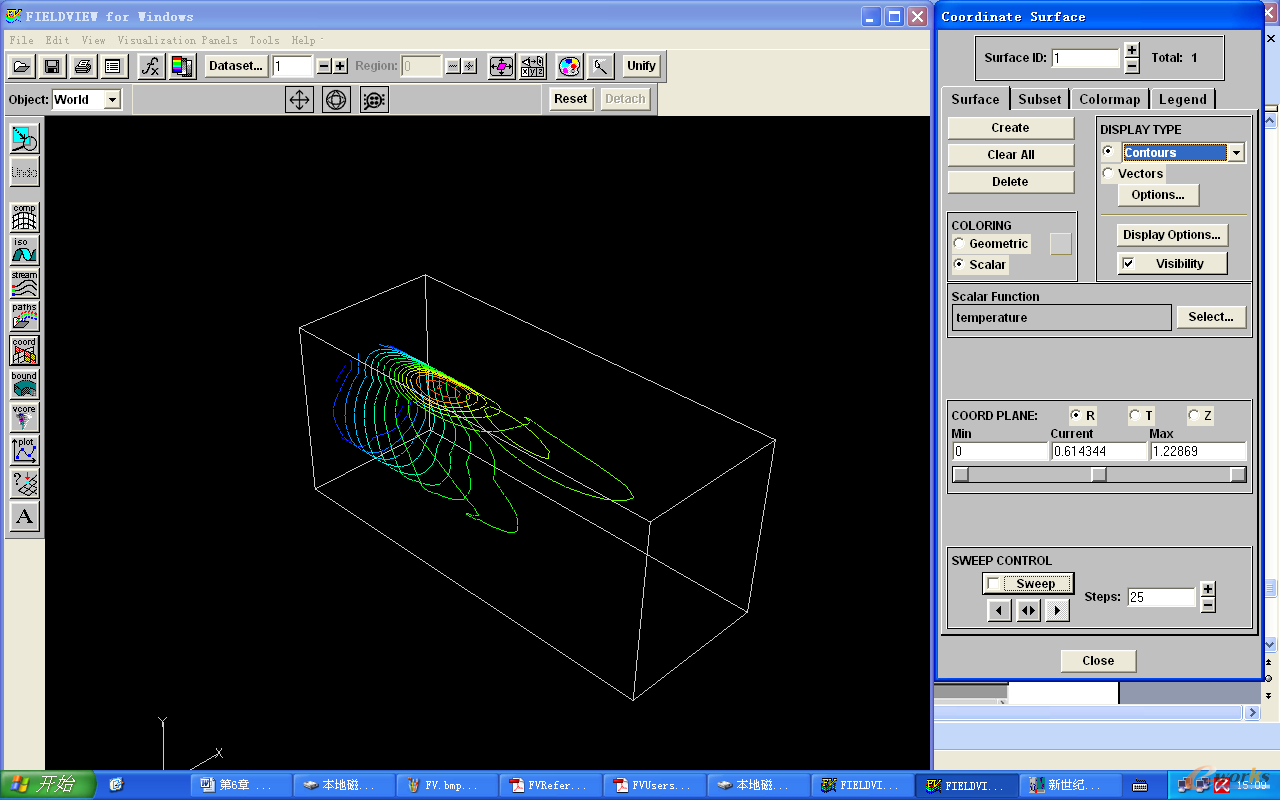

3）如果将“DISPLAYTYPE”栏中的“Smooth”项更改为“Contours”，则切换到等值线模式。视图区中散热器圆周面的温度等值线如图7-30所示。

图7-30视图区中散热器圆周面的温度等值线

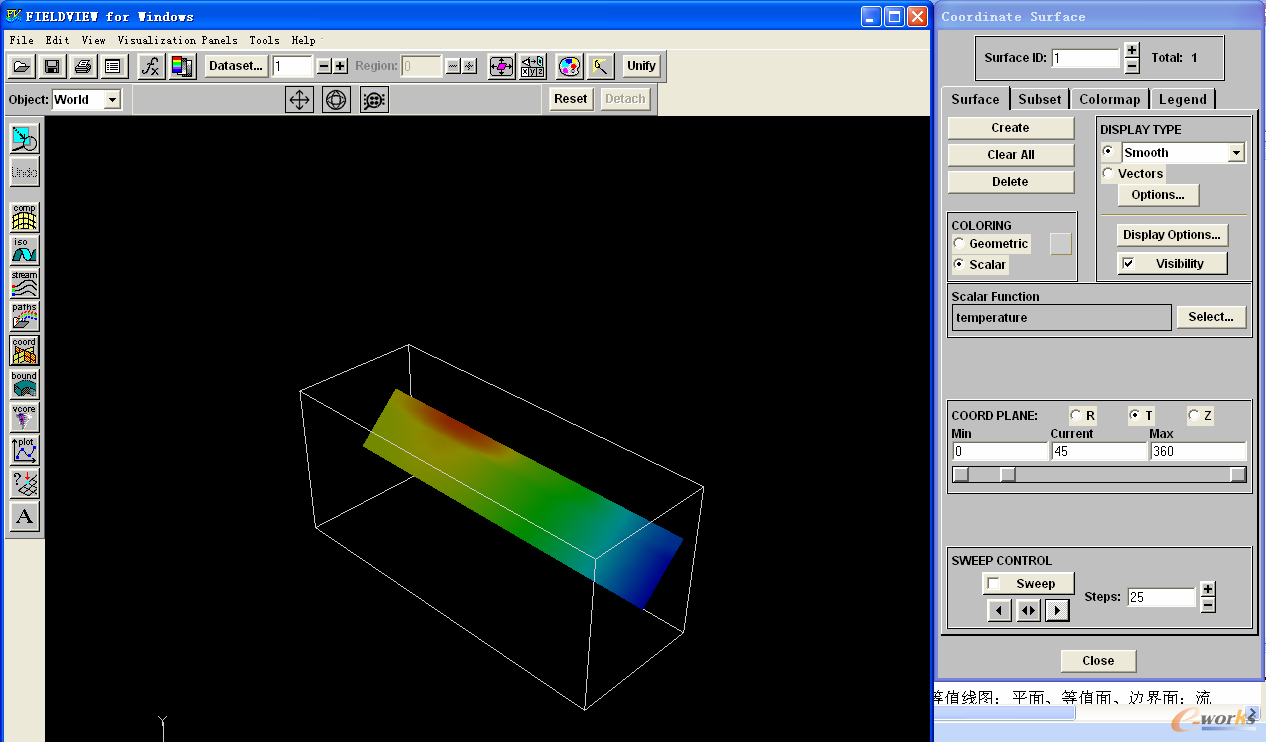

4）如图7-31所示，将“COORDPLANE”栏的“R”切换为“T”，可变为沿换热器中心线旋转的截面显示模式。通过滑块调节参数，可以选择不同角度对应截面上的温度云图。本例中的角度范围为0°~360°。

图7-31不同角度对应截面上的温度云图

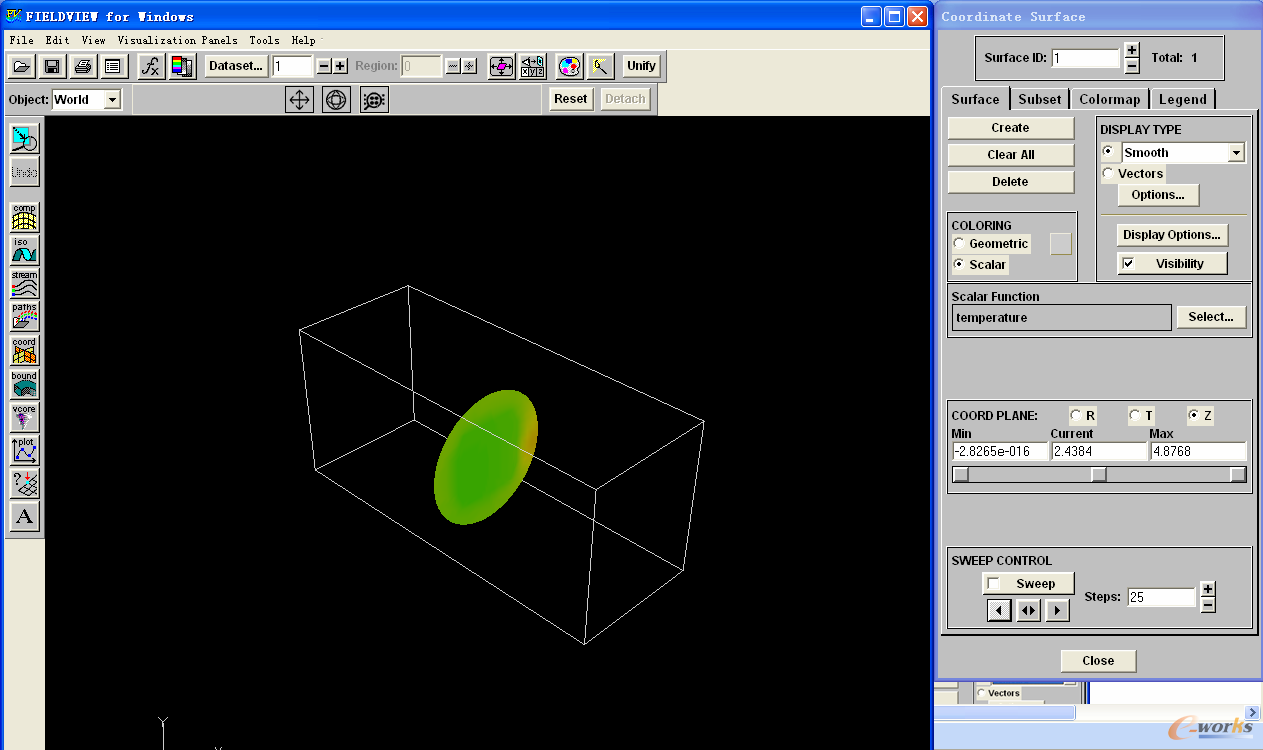

5）如图7-32所示，将“COORDPLANE”栏的“T”切换为“Z”，可变为沿散热器中心线平移的法向截面温度云图。平移的范围为散热器Z向坐标的范围。通过滑块调节Z向参数，可以选择Z向坐标对应截面上的温度云图。

图7-32散热器中心线的法向截面温度云图

5．散热器内部温度动画显示

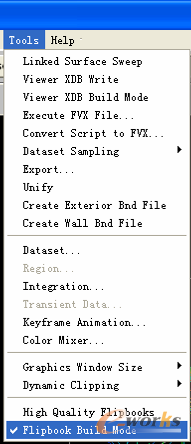

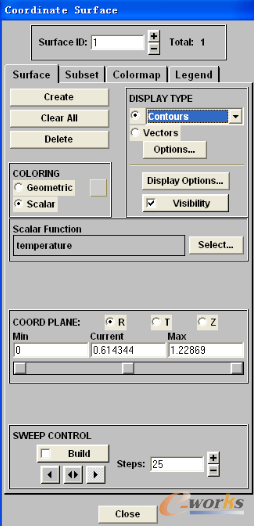

1）选择［Tools］>［FlipbookBuildMode］菜单命令，如图7-33所示，该项子菜单前自动加上一个勾号，表明Flipbook动画功能生效。同时，在“CoordinateSurface”对话框中，“SWEEPCONTROL”栏中的“Sweep”方式变为“Build”方式，如图7-34所示。

图7-33选择FlipbookBuildMode功能

图7-34改变SWEEPCONTROL

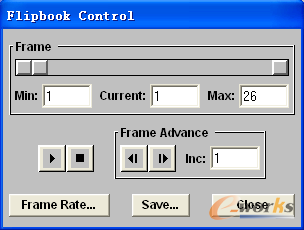

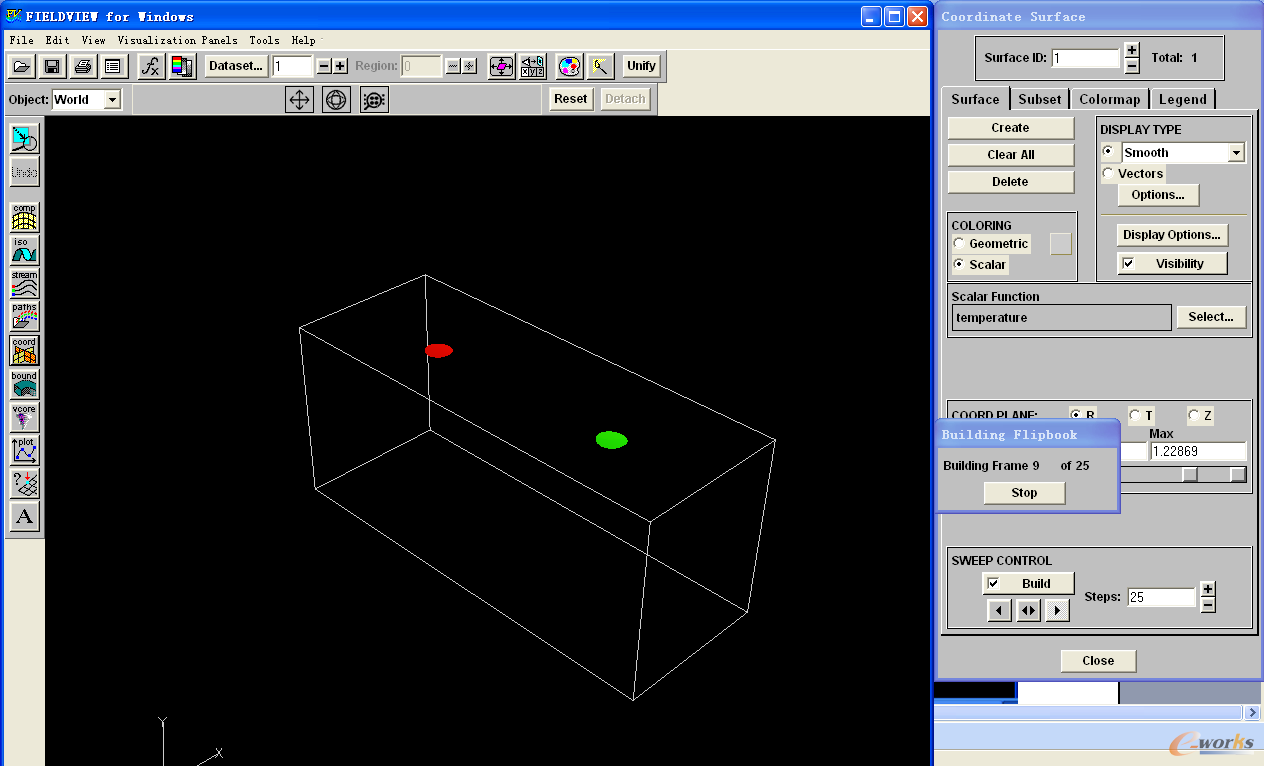

2）将“DISPLAYTYPE”栏换回为“Smooth”方式，选择“SWEEPCONTROL”栏中的“Build”选项，视图区会出现散热器内部不同半径圆周面的温度云图的变化（由于“Steps”项设置为25步，软件会分25个半径的圆周面，即分25帧显示散热器内部的温度云图，故该过程会持续几秒钟，如图7-35所示）。变化完成后，出现如图7-36所示的“FlipbookControl”对话框。

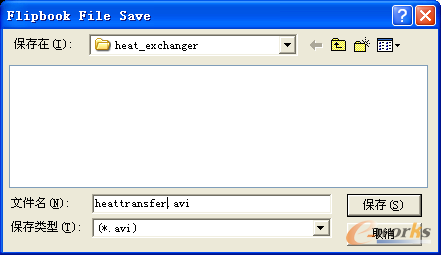

3）单击按钮，可重复以上动画；单击按钮，可随时停止动画显示；单击和按钮，可分帧显示动画。单击按钮，可将动画保存为“.avi”格式的动画文件，如图7-37所示。

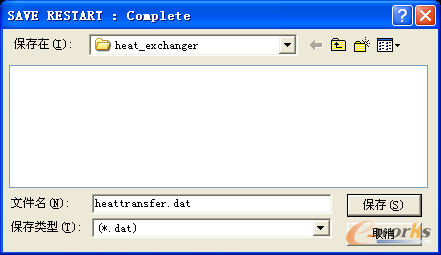

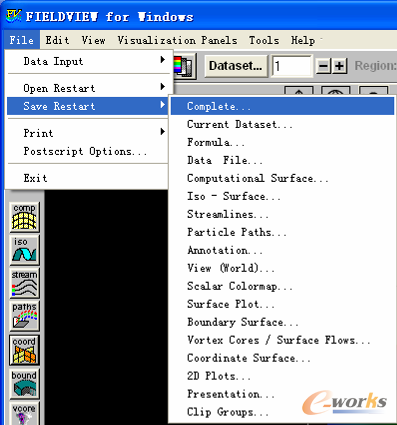

4）选择［File］>［SaveRestart］>［Complete］菜单命令，可完全保存操作，如图7-38所示。文件被保存为“.dat”格式，如图7-39所示。该格式的文件可以在重启软件后再次打开。

图7-35Flipbook动画

图7-36“FlipbookControl”对话框

图7-37保存动画文件

图7-38保存后处理文件

图7-39文件保存格式
