第七章 其他后处理软件

1．导入F18流场计算文件

1）如图7-40所示，选择［File］>［DataInput］>［PLOT3D…］菜单命令，打开F18流场计算文件。弹出“PLOT3D”对话框，如图7-41所示。
2）在弹出的“PLOT3D”对话框中选中“DATAFORMAT”项下面的“IBlanks”和“Multi-Grid”两项，单击“ReadXYZData…”按钮，如图7-42所示。
3）在“ReadXYZData”对话框中，选择F18对称结构的“f18i9b_g_bin”文件，如图7-43所示。
4）在弹出的“GridSubsetSelection”对话框中保持默认设置，单击“OK”按钮，完成文件导入，如图7-44所示。
5）导入F18半机结构后的软件视图区如图7-45所示。

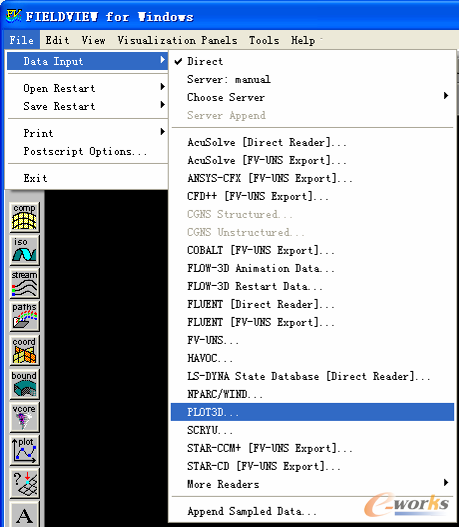

图7-40打开F18流场计算文件

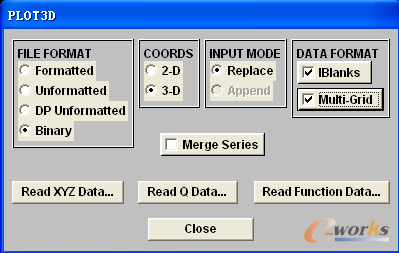

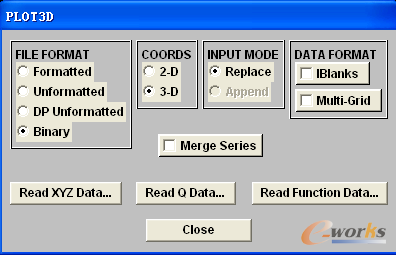

图7-41“PLOT3D”对话框

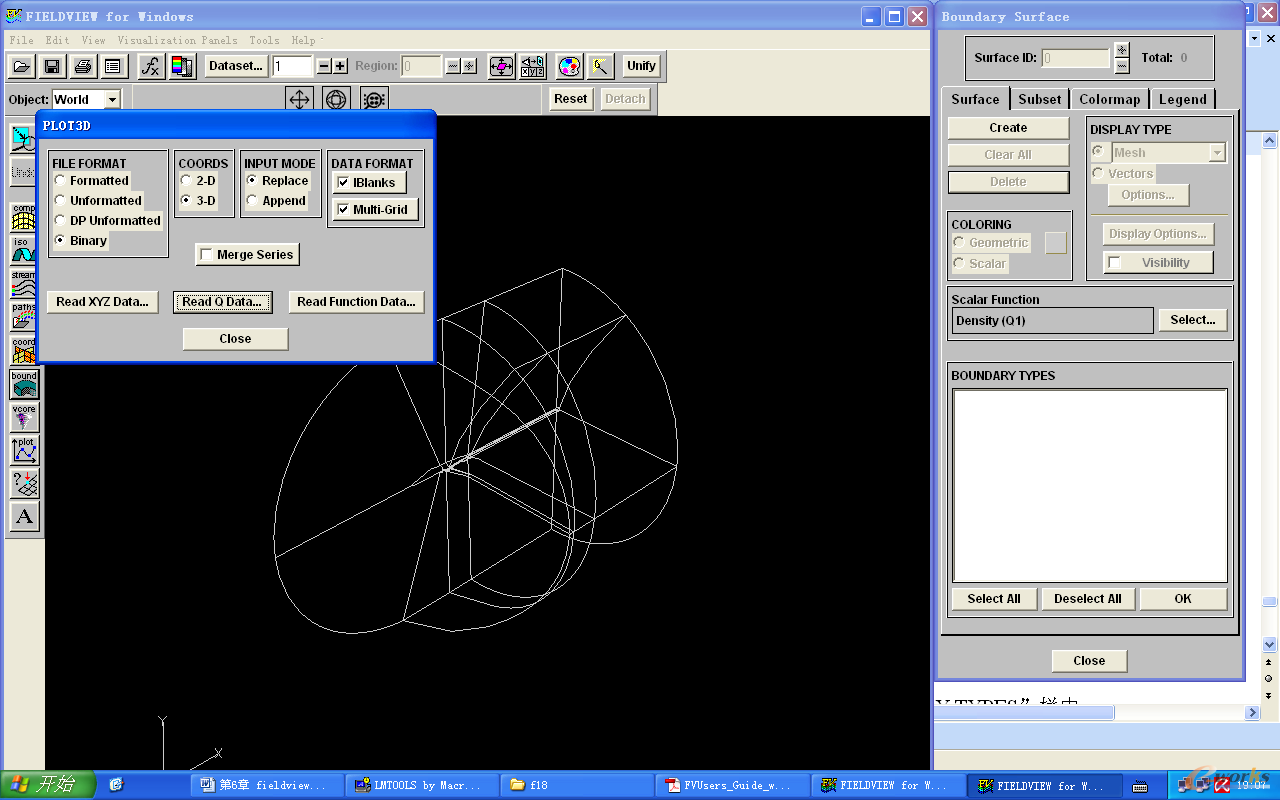

图7-42选中“IBlanks”和“Multi-Grid”两项

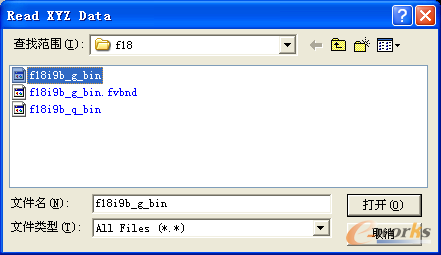

图7-43选择F18对称结构的“f18i9b_g_bin”文件

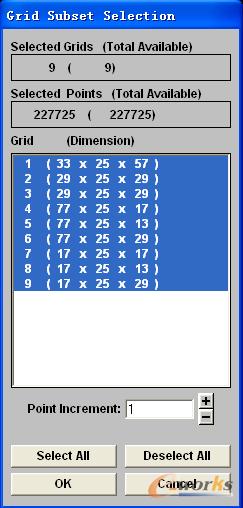

图7-44“GridSubsetSelection”对话框

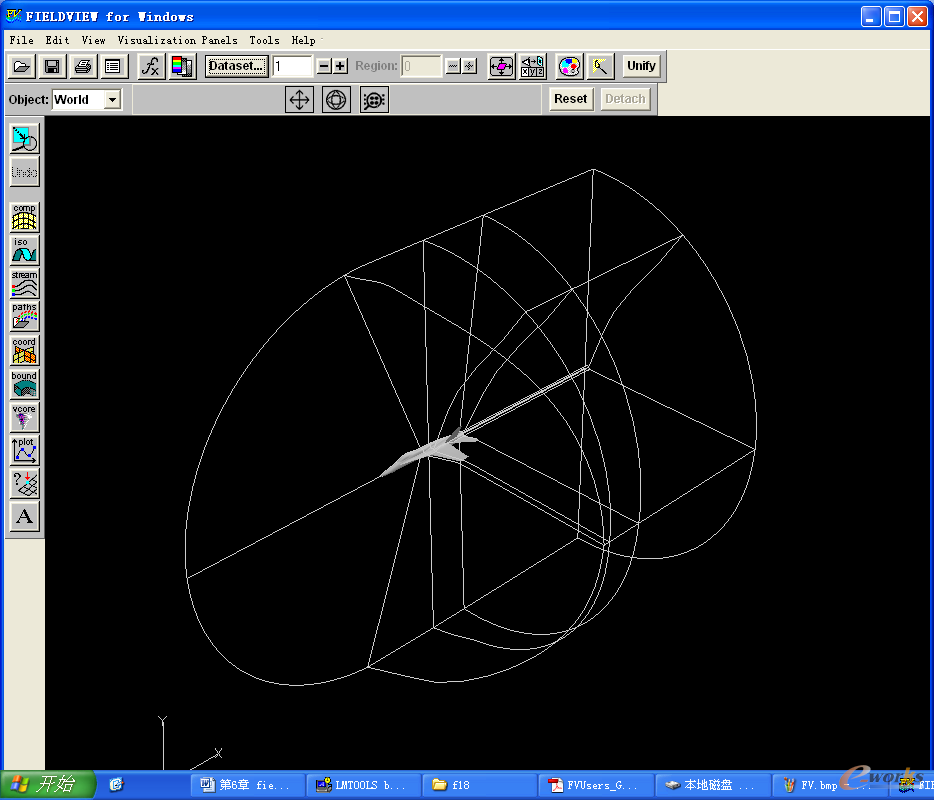

图7-45导入F18半机结构后的软件视图区

6）单击“PLOT3D”对话框中的按钮“ReadQData…”，输入F18外流场计算结果文件“f18i9b_q_bin”，如图7-46所示。单击“Close”按钮，完成文件导入。

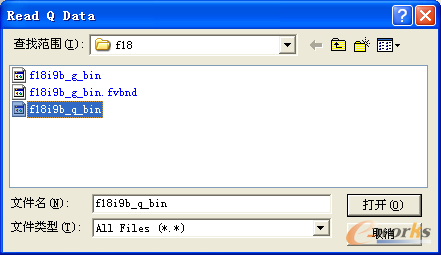

图7-46输入F18外流场计算结果文件

2．F18整机显示

1）单击左侧的工具栏按钮，出现如图7-47所示的“BoundarySurface”对话框。单击Tab页“Surface”下的“Create”按钮，所有按钮生效；将“DISPLAYTYPE”栏中的“Mesh”项更换为“Smooth”项；单击“SelectAll”按钮，选择“BOUNDARYTYPES”栏中的所有边界，如图7-47所示。
2）单击“OK”按钮，视图区中的F18半机图如图7-48所示。

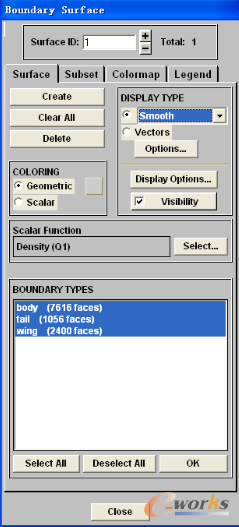

图7-47选择所有边界

图7-48视图区中的F18半机图

3）取消选择［View］>［Perspective］（透视视图方式）和［View］>［Outline］（轮廓线方式）两种视图方式，如图7-49所示。
视图区中的轮廓线条被取消显示，只剩下半机身，如图7-50所示。
4）单击工具栏按钮，出现如图7-51所示的“DatasetControls”对话框。选择“DUPLICATION”栏中的“Mirror”项，弹出如图7-52所示的“MirrorParameters”对话框。

在“MirrorParameters”对话框中，将选中的“X”项改为“Z”项，改变镜像方向。

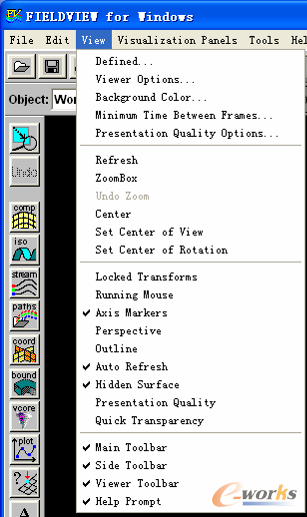

图7-49取消选择视图区Perspective和Outline项

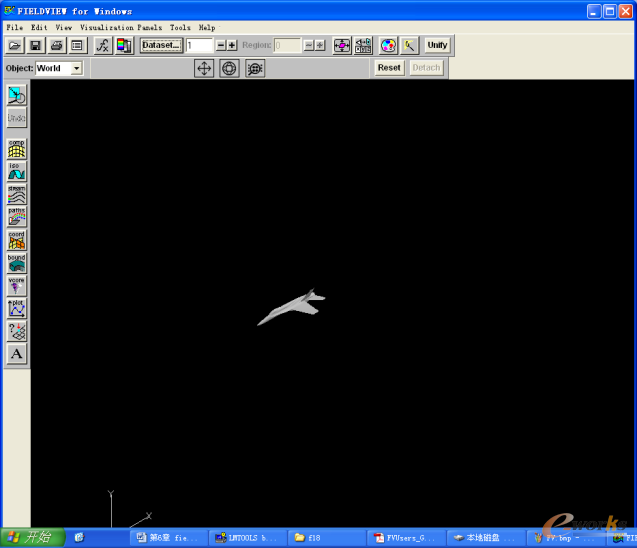

图7-50取消显示轮廓线条

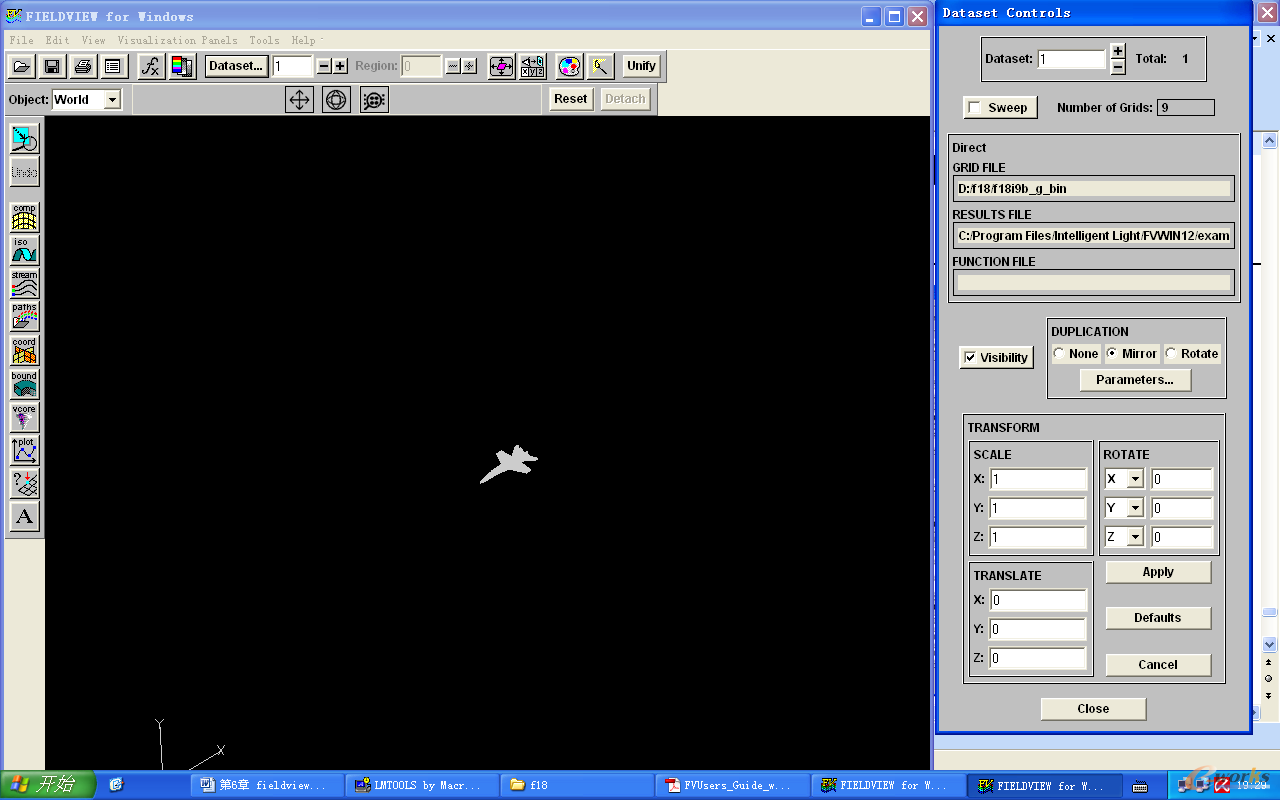

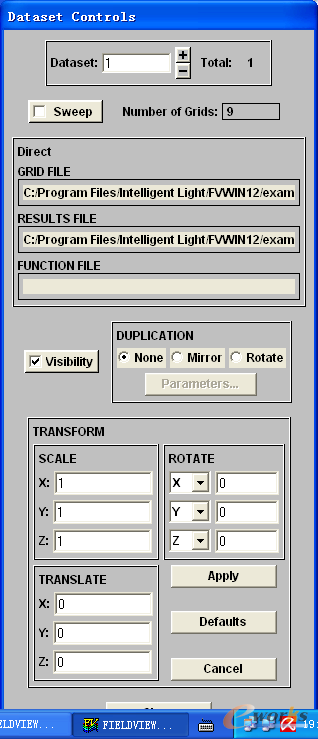

图7-51“DatasetControls”对话框

图7-52改变镜像方向

5）单击“OK”按钮确认操作，视图区中的飞机整机图如图7-53所示。

图7-53视图区中的飞机整机图

3．F18流场显示

1）单击左侧的工具栏按钮，出现如图7-54所示的“CoordinateSurface”对话框。单击“Create”按钮，同时选择“COORDPLANE”栏中的“Z”项，并将“Current”项的值设置为0.001。单击“COLORING”栏中“Geometric”项右侧的按钮，出现如图7-55所示的“GeometryColor”对话框。在“GeometryColor”对话框中，选择灰色作为背景颜色。
2）选择“DISPLAYTYPE”栏中的“Vectors”项，视图区变化为如图7-56所示的矢量场形式。

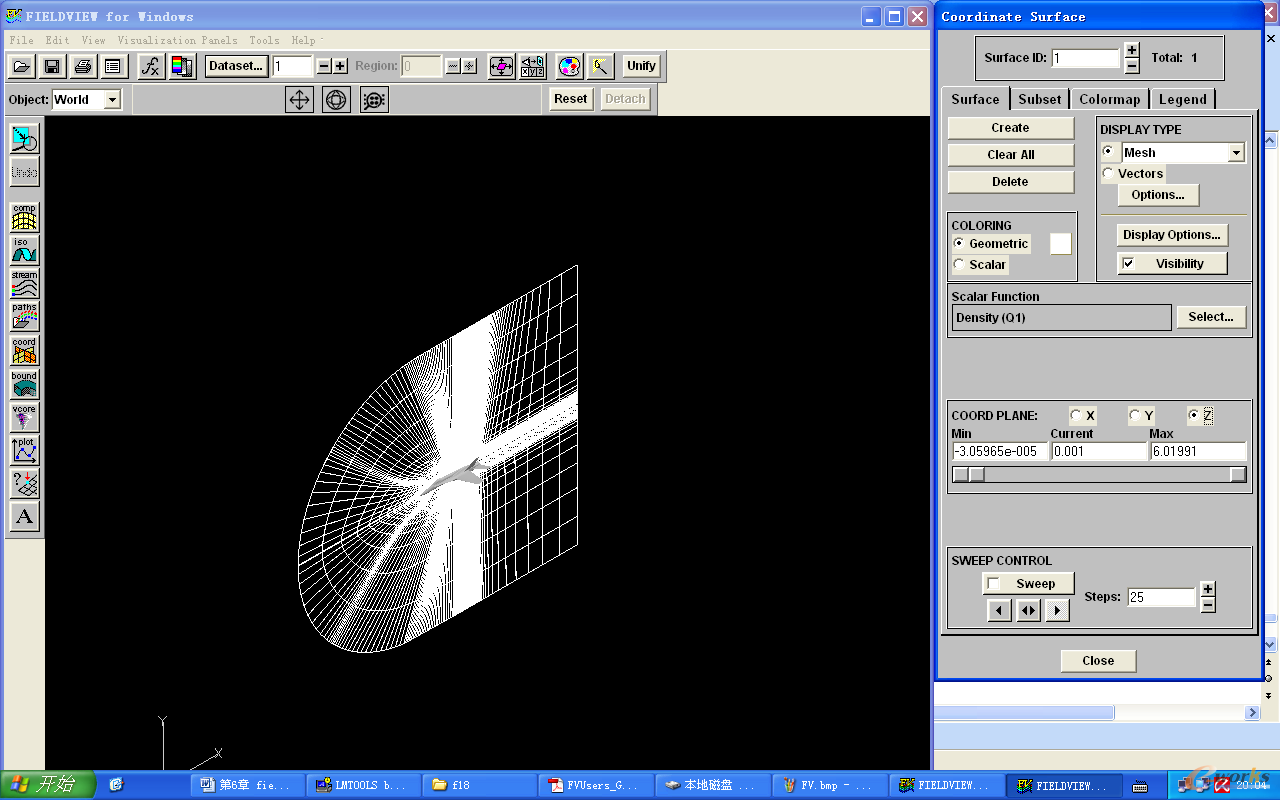

图7-54“CoordinateSurface”对话框

图7-55更换背景颜色

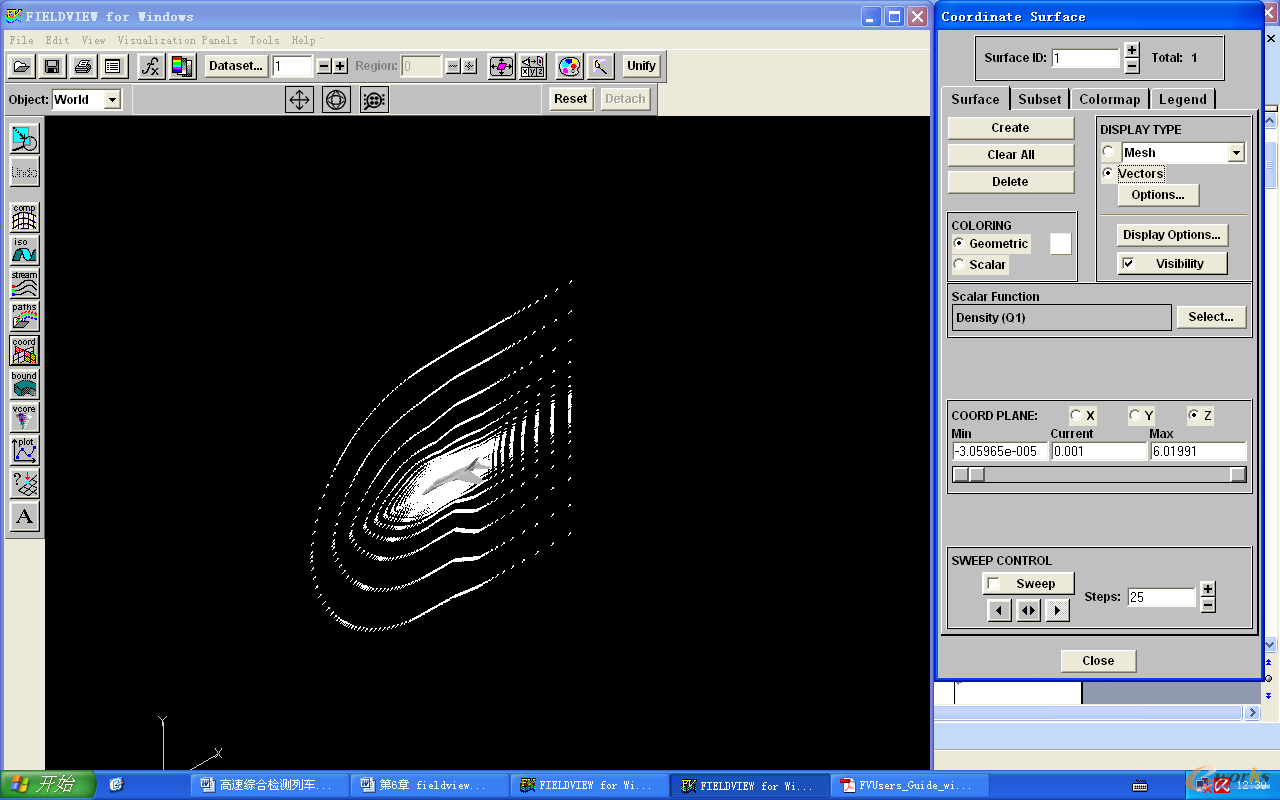

图7-56选择矢量场形式
