第五章 无预混燃烧

启动FLUENT软件，在“FLUENTLauncher”对话框中选择2D二维计算模式，激活“DoublePrecision”双精度模式，选中“Serial”选项，如图5-2所示。

图5-2 FLUENT启动界面

1）选择[File]>[Read]>[Mesh…]菜单命令，打开文件名“berl.mesh”读取网格，如图5-3和图5-4所示，单击“OK”按钮确认操作。

图5-3 读取网格

图5-4 输入文件名

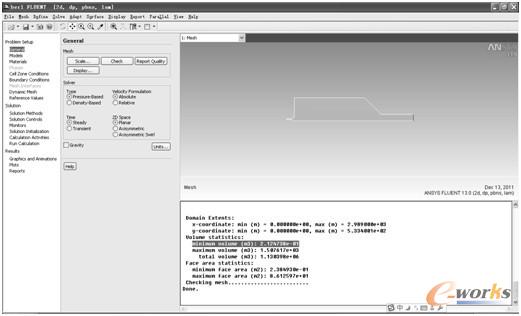

2）单击左侧树形菜单中的[ProblemSetup]>[General]>[Check]项，软件右下侧显示出网格检查结果，如图5-5所示。注意，报告中的minimumvolume项应为正值。

图5-5 网格检查

3）单击左侧树形菜单中的[ProblemSetup]>[General]>[Scale…]项，弹出“ScaleMesh”对话框，如图5-6所示。将“ViewLengthUnitIn”项修改为“mm”，同时将“MeshWasCreatedIn”项修改为“mm”。单击“Scale”按钮，“DomainExtents”栏中的坐标范围修改为如图5-6所示的值。

4）再次单击左侧树形菜单中的[ProblemSetup]>[General]>[Check]项，对网格质量进行检查。

5）下面对导入的网格进行镜像处理，单击菜单项[Display]>[GraphicsandAnimations…]或树形菜单项[Results]>[GraphicsandAnimations]，如图5-7所示。

图5-6 坐标的修改

图5-7 GraphicsandAnimations

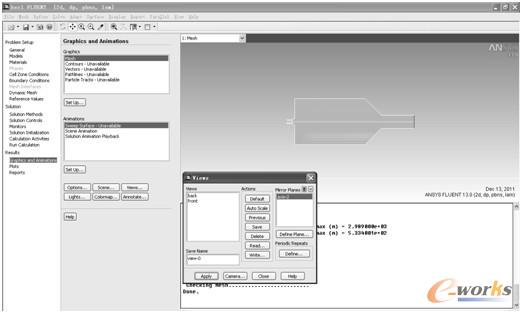

6）单击“Views…”按钮，弹出“Views”对话框，如图5-8所示。在“MirrorPlanes”栏中选择“axis-2”项，单击“Apply”按钮，视图区中的网格完成镜像。

图5-8 “Views”对话框

7）更改计算模型，选择“Type”栏中的“Pressure-Based”项，同时选择“2DSpace”栏中的“AxisymmetricSwirl”项，如图5-9所示。

图5-9  更改计算模型
