第五章 无预混燃烧

11）切换到“Species”tab页，将“MeanMixtureFraction”项设置为1，如图5-34所示。单击“OK”按钮确认操作。
12）保持树形菜单中的[ProblemSetup]>[BoundaryConditions]>[wall-6]项为“wall”条件。选择[ProblemSetup]>[BoundaryConditions]>[wall-6]>[Edit...]项，打开“Wall”对话框，如图5-35所示。

图5-34设置“MeanMixtureFraction”条件

图5-35设置wall-6壁面条件

13）切换到“Thermal”tab页，将“ThermalConditions”项设置为“Temperature”，将“Temperature(K)”项设置为“1375”，将“InternalEmissivity”项设置为“0.55”，如图5-36所示。单击“OK”按钮确认操作。

图5-36设置wall-6壁面温度和发射率

14）重复以上操作，设置其余Wall边界，见表5-2。

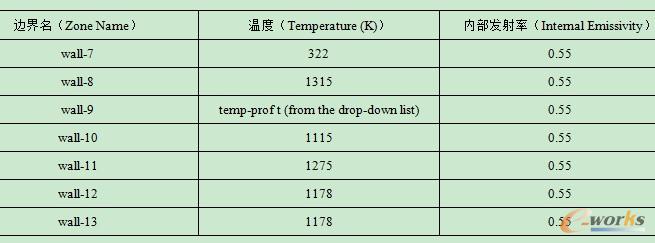

表5-2设置其余Wall边界

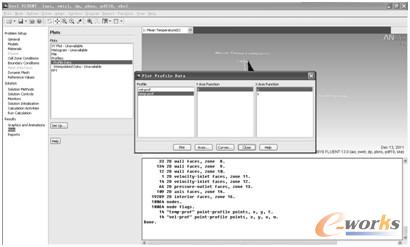

15）选择[Results]>[Plots]>[ProfileData]>[SetUp...]项，打开“PlotProfileData”对话框，如图5-37所示。在“Profile”栏中选择“temp-prof”项（对应边界为wall-9），同时分别保持“YAxisFunction”项为“t”，保持“XAxisFunction”项为“x”。

图5-37选择“temp-prof”项

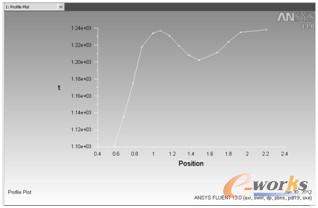

16）单击“Plot”按钮，绘制曲线，如图5-38所示。

图5-38绘制曲线

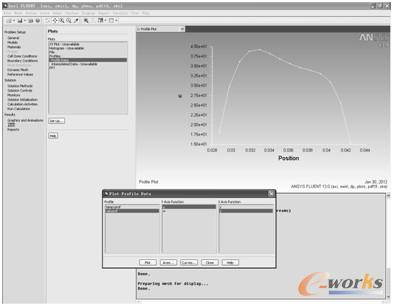

17）在“PlotProfileData”对话框的“Profile”栏中选择“vel-prof”项（对应边界为air-inlet-4），同时分别保持“YAxisFunction”项为“u”，选择“XAxisFunction”项为“y”。单击“Plot”按钮，视图区出现相应的曲线，如图5-39所示。

图5-39选择“vel-prof”项

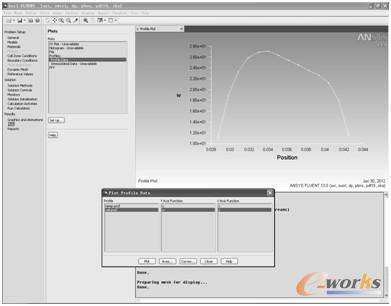

18）将图5-39中的“YAxisFunction”项设置为“w”，将“XAxisFunction”项设置为“y”。单击“Plot”按钮，绘制曲线，如图5-40所示。

图5-40绘制曲线

设置操作工况
选择树形菜单中的[ProblemSetup]>[BoundaryConditions]>[OperatingConditions...]项，弹出“OperatingConditions”对话框，如图5-41所示。保持默认设置不变。

图5-41设置操作工况
