第七章 创建高级曲面

6）单击另外一条曲线作为相切曲线，然后在菜单管理器的“曲线选项”菜单中选择“确认曲线”命令。

7）输入圆锥曲线的参数为0.5，如图7-63所示，单击“接受”按钮。

图7-63  输入圆锥曲线参数

8）单击对话框中的“确定”按钮，创建的圆锥曲面如图7-64所示。

图7-64  完成的圆锥曲面

7.3.2  N侧曲面片

在创建N侧曲面片时，需要以连续顺序为N侧曲面至少选择5个边界，N侧曲面的边界不能包括相切的边/曲线。需要注意：在一些情况下（如边界线中同时有太长和太短的边线，相邻两边界间的夹角太大等），可能造成无法生成良好曲面的情况。

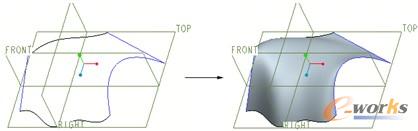

现在以一个示例（如图7-65所示）来介绍N侧曲面片的创建过程。

图7-65  创建N侧曲面片

具体的操作步骤如下。

1）打开位于随书光盘中的源文件BC_N_2.PRT。
2）在菜单栏中选择“插入”-“高级”-“圆锥曲面和N侧曲面片”命令。
3）从出现的如图7-66所示的“边界选项”菜单中选择“N侧曲面”-“完成”命令，此时系统弹出如图7-67所示的对话框和菜单。“曲面：N侧”对话框中列出曲面特征的元素选项，其中，“曲线”元素选项用于指定该特征的几何参照；“边界条件”元素选项用于定义边界条件（可选）。

图7-66 “边界选项”菜单

图7-67  出现的对话框和菜单

4）按住〈Ctrl〉键以连续顺序选择5条曲线。

5）在菜单管理器的“链”菜单中，选择“完成”命令。

6）在如图7-68所示的“曲面：N侧”对话框中单击“确定”按钮，完成的曲面如图7-69所示。

图7-68 “曲面：N侧”对话框

图7-69  完成的N侧曲面
