第七章 创建高级曲面

7.3.3 逼近混合

逼近混合和前面介绍的边界混合比较相似。逼近混合一般需要定义下列4个方面的内容。
（1）一二个方向的曲线。
（2）平滑度。
（3）第一方向（V）上的曲面片数。
（4）第二方向（U）上的曲面片数。

要想使用逼近混合功能，需要将系统配置文件选项allow_anatomic_features的值设置为yes，其设置方法是从“工具”菜单中选择“选项”命令，打开“选项”对话框，利用该对话框查找并选择到配置选项allow_anatomic_features，或者在“选项”文本框中输入allow_anatomic_features，接着在“值”框中选择“yes”，单击“添加/更改”按钮，然后单击“选项”对话框中的“确定”按钮即可。

下面以两个实例介绍通过逼近混合的方式来创建曲面。

范例1：只由一个方向上的曲线来逼近混合

1）打开位于随书光盘中的源文件BC_BS_1.PRT，文件中存在的曲线如图7-70所示。
2）从菜单栏中选择“插入”-“高级”-“圆锥曲面和N侧曲面片”命令。
3）在如图7-71所示的菜单管理器的“边界选项”菜单中，选择“逼近混合”-“完成”命令。

图7-70  已有曲线

图7-71 “边界选项”菜单

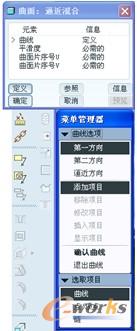

4）系统弹出如图7-72所示的“曲面：逼近混合”对话框和菜单，接受默认选项。
5）选择曲线1，按住〈Ctrl〉键选择曲线2和曲线3，如图7-73所示。

图7-72  弹出的对话框和菜单

图7-73  指定第一方向的曲线

6）在菜单管理器中选择“确认曲线”命令。
7）输入平滑度参数，如图7-74所示，单击“接受”按钮。

图7-74  输入平滑度参数

8）输入第一方向的曲面片数，如图7-75所示，单击“接受”按钮。

图7-75  输入第一方向的曲面片数

9）输入第二方向的曲面片数，如图7-76所示，单击“接受”按钮。

图7-76  输入第二方向的曲面片数

10）在如图7-77所示的“曲面：逼近混合”对话框中单击“确定”按钮，创建的曲面如图7-78所示。

图7-77 “曲面：逼近混合”对话框

图7-78  逼近混合曲面

范例2：由两个方向上的曲线来逼近混合

1）打开位于随书光盘中的源文件BC_BS_2.PRT，文件中存在的曲线如图7-79所示。
2）在菜单栏中选择“插入”-“高级”-“圆锥曲面和N侧曲面片”命令。
3）在菜单管理器的“边界选项”菜单中，选择“逼近混合”-“完成”命令。
4）接受菜单管理器中的默认选项，选择曲线1、曲线2和曲线3这3条曲线作为第一方向的曲线。
5）在菜单管理器的“曲线选项”菜单中，选择“第二方向”-“添加项目”命令，接受“选取项目”菜单的默认命令为“曲线”。
6）选择曲线4和曲线5。
7）选择菜单管理器中的“确认曲线”命令。
8）输入平滑度参数为0.5，如图7-80所示，单击“接受”按钮。

图7-80  输入平滑度参数

9）输入第一方向的曲面片数目为 5，如图7-81所示，单击“接受”按钮。

图7-81  输入第一方向的曲面片数

10）输入第二方向的曲面片数目为5，如图7-82所示，单击“接受”按钮。

图7-82  输入第二方向的曲面片数

11）单击“曲面：逼近混合”对话框中的“确定”按钮，完成的曲面如图7-83所示。

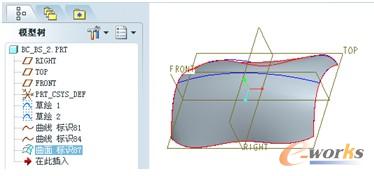

图7-83  创建的逼近混合曲面
