第一十六章 贝壳模型设计范例

本范例具体的操作步骤如下。

步骤1 新建零件文件。
1）单击“新建”按钮，打开“新建”对话框。
2）在“新建”对话框的“类型”选项组中选择“零件”单选按钮，在“子类型”选项组中选择“实体”单选按钮；在“名称”文本框中输入bc_seashell，取消选中“使用缺省模板”复选框以不使用默认模板，单击“确定”按钮。
3）系统弹出“新文件选项”对话框，在“模板”选项组中选择mmns_part_solid，接着单击“确定”按钮，进入零件设计模式。

步骤2 草绘1。
1）单击“草绘工具”按钮，弹出“草绘”对话框。
2）选择FRONT基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参照，接着单击“草绘”对话框中的“草绘”按钮，进入草绘模式。

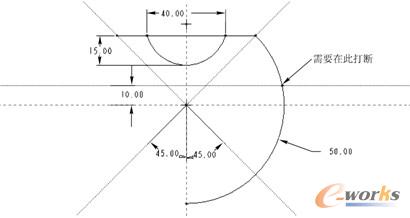

3）绘制如图16-2所示的图形。

图16-2  绘制图形

4）单击“完成”按钮，完成草绘并退出内部草绘器。

步骤3 插入2D图形关系。
1）在菜单栏中选择“插入”-“模型基准”-“图形”命令。
2）在如图16-3所示的文本框中输入图形的名称为A，单击“接受”按钮，或者按〈Enter〉键确定。

图16-3  为图形特征输入一个名字

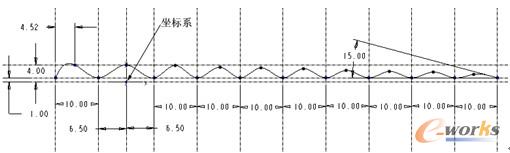

3）先绘制相关的中心线，再绘制一条样条曲线。注意，一定要通过单击 （坐标系）按钮来在图形中创建一个坐标系。绘制的图形如图16-4所示。

图16-4  绘制的图形

4）单击“完成”按钮。

步骤4 创建可变剖面扫描曲面。
1）单击“可变剖面扫描工具”按钮，或者选择“插入”-“可变截面扫描”命令，打开可变剖面扫描工具操控板。默认选中该操控板中的“曲面”按钮。

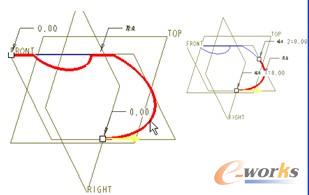

2）单击如图16-5所示的草绘基准曲线来定义原点轨迹。在本例中，只需要草绘基准曲线的部分段作为原点轨迹，因此还要打开操控板的“参照”滑出面板，单击“细节”按钮，弹出“链”对话框。
在“链”对话框中打开“参照”选项卡，选择“基于规则”单选按钮，接着在“规则”下选择“部分环”单选按钮，以获得如图16-6所示的部分环作为原点轨迹。在“链”对话框中单击“确定”按钮。

图16-5  单击曲线

图16-6  设定部分环

3）在“参照”滑出面板中分别设置“剖面控制”选项和“水平/垂直控制”选项等，如图16-7所示。
4）在操控板中单击“创建或编辑扫描剖面”按钮，进入草绘模式。
5）绘制如图16-8所示的一小段直线段。

图16-7  设置剖面控制选项等

图16-8  绘制图形

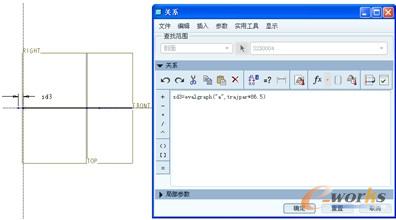

6）在菜单栏中选择“工具”-“关系”命令，弹出“关系”对话框，在关系框中输入“sd3=evalgraph("a",trajpar*86.5)”关系式，如图16-9所示。校验关系后，在“关系”对话框中单击“确定”按钮。

说明：利用曲线表计算函数，可以使用曲线表特征通过关系来驱动尺寸，这些尺寸可为截面、零件或组件尺寸。曲线表计算函数的格式为：evalgraph("graph_name", x)。其中，graph_name是图形的名称；x是沿曲线图X轴的值，为其返回y值。对于可变剖面扫描特征，可以指定轨迹参数trajpar作为该函数的第二个自变量。

图16-9  输入图形关系
