第四章 2D网格划分

    4.1.2 实例：二维网格划分

    HyperMesh中最重要的二维网格划分功能就是automesh。这一节通过实例介绍automesh网格划分方法。

    本实例利用第3章模型导入、几何清理的实例文件，如图4-8所示，在该模型的基础上继续介绍二维网格划分。

图4-8 薄板零件

    本实例包括以下内容。

    ●简化几何模型。

    ●改进拓扑结构。

    ●划分网格。

    载入第3章创建的模型文件clip_defeature.hm到HyperMesh进程中，然后进行以下操作。

    STEP 01 简化模型前要对模型划分二维网格，观察网格质量。

    （1）通过以下任一种方式进入automesh面板。

    ●在主菜单选择mesh>Create>automesh命令。

    ●在主面板选择2D>automesh。

    ●按〈F12〉键。

    （2）设置“对象”选择器类型为Surfs。

    （3）进入size and bias子面板。

    （4）在element size=文本框中输入2.5。

    （5）设置mesh type 为mixed。

    （6）将面板左下侧的meshing mode（分网方式）从interactive切换为automesh。

    （7）确认选择elems to surf comp选项。

    （8）选择surfaces>displayed。

    （9）单击mesh生成网格，如图4-9所示。

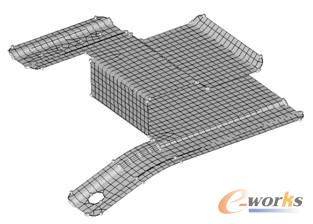

图4-9 模型中面二维网格

    （10）单击return按钮，返回主面板（main menu）。
