第四章 2D网格划分

    STEP 02 查看网格质量。

    观察已生成的网格，注意不规则的、质量差的网格可以使用check elems面板检查单元的最小长度。

    （1）通过以下任一种方式进入check elems面板。

    ●在主菜单选择mesh>check>Elements>Check Elements命令。

    ●在主面板选择Tool>check elems。

    ●按〈F10〉键。

    （2）进入2-d子面板。

    （3）在length栏输入1。

    （4）单击length检查单元最小长度。产生问题的单元大多出现在模型的圆角处，为更好地观察单元质量，可将模型改为线框显示模式，如图4-10所示。

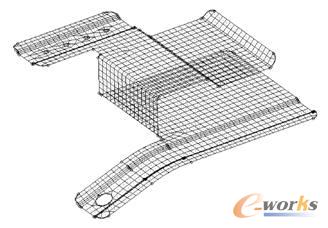

图4-10 模型中面二维网格质量检查

    （5）单击return按钮返回主面板。

    STEP 03 移除4个小孔（pinhole）。

    （1）通过以下任一种方式进入Defeature面板。

    ●在主菜单选择Geometry > Defeature命令。

    ●在主面板选择Geom>Defeature。

    （2）进入pinholes子面板。

    （3）在diameter栏中输入3.0。

    （4）选择surfaces>all。

    （5）单击find，寻找直径小于或等于3的小孔。如图4-11所示，符合条件的圆孔中心将以高亮xP符号显示。

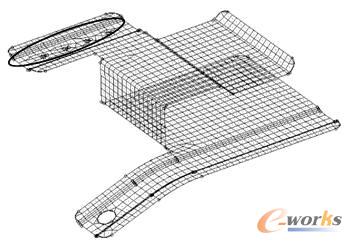

图4-11 模型中符合搜索条件的小孔位置

    （6）单击delete按钮移除小孔。孔删除后，取代它们的是其圆心位置的硬点（fixed point）。
