第四章 2D网格划分

    STEP 10 在曲面上添加边（edges），控制网格样式。

    （1）进入trim with surfs/planes子面板。

    （2）在with plane列激活surfs选择框。

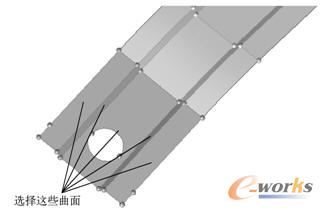

    （3）选择如图4-21所示曲面。

图4-21 曲面位置

    （4）激活N1选择框。

    （5）按住鼠标左键并将鼠标移到如图4-22所示边，待光标发生变化再释放鼠标。

图4-22 线的位置

    （6）在边上任意单击两个点，注意不要单击第三次，线上出现N1和N2两个节点。

    （7）按〈F4〉键进入Distance面板。

    （8）选择Three Nodes子面板。

    （9）按住鼠标左键并将鼠标移到图4-22所示孔边上，待光标发生变化时释放鼠标。

    （10）在孔边界上任意单击3个点，将在线上创建N1、N2、N3三个节点

    （11）单击circle center按钮在孔的圆心创建一个节点。

    （12）单击return按钮返回Surface Edit面板。

    （13）单击B，选择孔中心处的节点作为基点。

    （14）单击trim按钮曲面从孔中心位置分割。

    （15）单击return按钮返回主面板。

    STEP 11 压缩共享边，避免产生小边界。

    （1）在主菜单选择Geometry > Edit > Surface Edges > （Un）Suppress面板。

    （2）使用鼠标左键选择如图4-23所示的边。

图4-23 线的位置

    （3）单击suppress，此时所选边变成压缩状态（蓝色）。

    （4）单击return按钮返回主菜单。
