第六章管道系统

第二节了解“布管系统配置”

通过访问AutoCAD MEP提供的“管道目录”以及“管道零件布管系统配置”（简称为“布管系统配置”）中指定的“管件”能够创建“管道”系统。“管道零件布管系统配置”是一种样式，包括一系列管件类型。与其他样式一样，通过“样式管理器”可以进行访问（见图 6-10）。通过AutoCAD MEP“布管系统配置”中的管件设定可以构建管道系统，如同在施工过程中将其组装成系统。接下来将介绍“管道零件布管系统配置”以及如何在创建管道时使用。

图6-10 功能区“管理”选项卡上的“样式管理器”按钮

选择功能区“管理”选项卡→“样式和显示”面板，打开“样式管理器”。在面板左侧展开“管道对象”并展开“管道零件布管系统配置”。所有“布管系统配置”类型将在面板左侧展开的列表和右侧呈现出来（见图 6-11）。

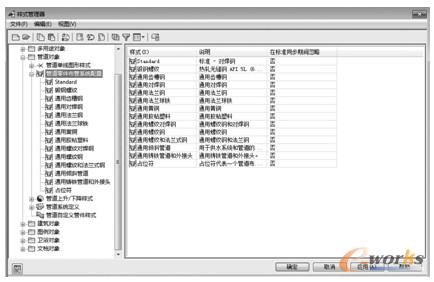

图6-11 在“样式管理器”中观察可用的“管道零件布管系统配置”

“管道零件布管系统配置”基于“尺寸范围”定义。用户根据“尺寸范围”上、下限在尺寸区间内指定不同管件。每个“管道零件布管系统配置”能够拥有多个尺寸范围。

每个尺寸范围内，可以指定“连接”、“四通”、“弯头”、“管道”、“接头”、“三通”、“Y形三通”（“斜三通”）以及“同心变径”和“偏心变径”。零件列表存储于“零件目录”中，随AutoCAD MEP软件一同发布。下文将涉及更多相关内容。

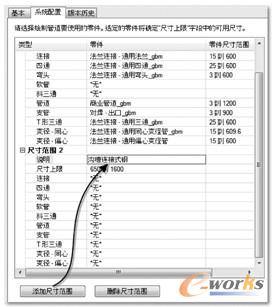

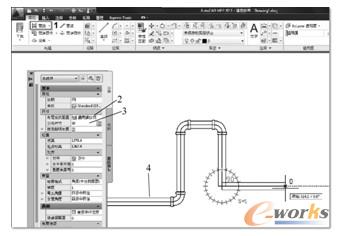

在“样式管理器”中，可以查看任何一项“布管系统配置”定义的设置。在“系统配置”选项卡上，一个或多个尺寸范围以标签形式列出，例如“尺寸范围1”或“尺寸范围2”。每个尺寸范围有其描述。添加管道时，该描述将出现在“系统配置”选项板中“尺寸”下拉列表中，接下来出现“尺寸上限”设置并且以不同方式使用。下拉列表包括所选零件的有效尺寸。当改变所选零件的尺寸上限或有效尺寸时，会弹出警告对话框以提示“尺寸范围”即将改变。也可根据个人喜好和需要将某个尺寸设置为“尺寸上限”，同样的设置也可应用于“尺寸下限”。

“类型”这一列指定了存储在“布管系统配置”中所有可供选择的管件类型，而且“零件尺寸范围”为选中的管件指定了最小和最大有效尺寸。

1．复制数据文件并加载项目

如果随书光盘中的所有数据文件已经复制到本地硬盘，请直接至步骤3）并且激活项目。如果需要复制数据文件，请从第1步开始。

1）将本书附带光盘中的数据文件复制到C盘，默认文件夹结构为“C:\MasterMEP 2011”。

参考“前言”中的“复制数据文件”主题以获得更多信息。

2）在“快速访问工具栏”中单击“项目浏览器”图标。

3）单击打开文件夹列表并选择C盘。

4）双击打开文件夹MasterMEP 2011。

5）双击“MAMEP Commercial”加载项目（也可以单击右键并选择“将项目设置为当前）。然后单击“项目浏览器”的“关闭”按钮。

提示：重要事项：如果对话框要求重新指定项目路径，单击“立即重新指定项目路径”。更多信息参见前言中“重新指定项目路径”。

2．建立“管道”工作空间

下面将开始为消防系统创建“布管系统配置”和“系统定义”。确保“管道”工作空间设置为当前，并且显示“工具选项板”（见图 6-12）。

关于如何加载“工作空间”，请参考“快速入门”章节中的“选择工作空间”主题。参考第1章中“理解工具选项板”主题，以获得如何加载和使用工具选项板进行工作的有关内容。

3．加载目录

附带光盘中的数据文件是一个目录，包含一些本书中使用的管道项目。开始学习之前，先花些时间加载必需的目录。

1）从“应用程序”菜单栏中选择“选项”。

2）在“选项”对话框中，单击“MEP目录”选项卡。

3）在“目录”区域，选择“套管”文件夹。

4）单击“添加”按钮。

5）浏览至C:\ProgramData\Autodesk\MEP 2011\chs\MEPContent\Global\Pipe文件夹，选择Pipe (Global).apc文件并单击“打开”。

6）如果已经加载多个目录，通过使用右侧的“上移”按钮能够使新加载的目录处于列表的第一行，然后单击“确定”按钮退出“选项”对话框（见图 6-13）。

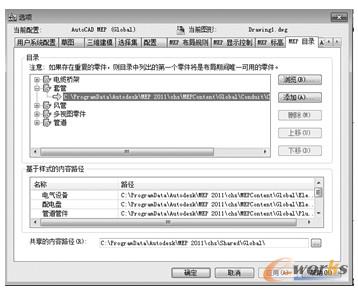

图6-13 在列表中加载自定义目录

7）在“管理”选项卡，展开“MEP内容”面板并单击“重新生成目录”按钮（见图 6-14）。

图6-14 重新生成AutoCAD MEP目录

8）在命令行选择“管道”（输入P），单击“OK”按钮确认出现的任何信息，然后在命令行按〈Enter〉键完成。

4．创建“布管系统配置”

在本节练习中，将为自动喷水灭火系统管道创建“布管系统配置”。

1）在“项目导航器”选项板，单击“构件”选项卡。

2）在“构件“选项卡展开“消防”文件夹，然后双击打开“01 消防”图样。

3）在“管理”选项卡→“样式和显示”面板，单击“样式管理器”按钮。

4）展开“管道对象”文件夹。

5）选择“管道零件布管系统配置”选项，并在顶部的工具栏上单击“新建样式”按钮（见图 6-15）。

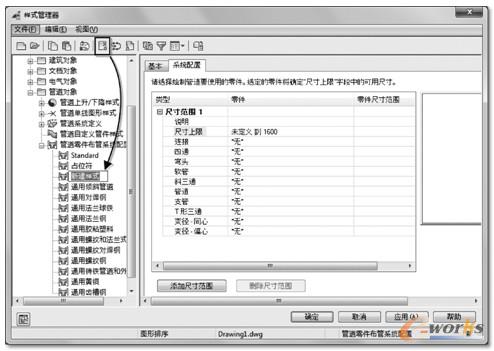

图6-15 创建“布管系统配置”

6）在左侧面板中输入“通用法兰钢”作为名称。

“常规”选项卡允许编辑名称或增加说明。在此不作编辑。

7）在右侧单击“配置”选项卡。“尺寸范围1”将自动出现。

8）为“说明”输入“法兰钢”。

其余每项旁边都默认选择“*无*”。单击“*无*”可以打开下拉列表以选择管件。

9）在“连接”旁边的下拉列表中单击“*无*”。

10）选择“法兰连接 – 通用法兰_gbm”（见图 6-16）。

这时会弹出信息，警告该选择将改变“尺寸上限”。

11）在警告对话框中单击“是”。

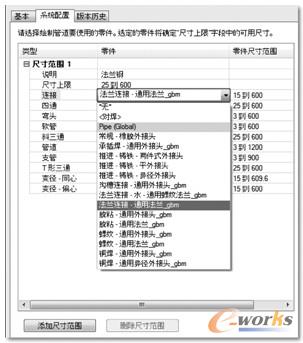

图6-16 选择“管件”

提示：AutoCAD MEP目录按照材质类型进行分类。在“选项”对话框中可以修改目录顺序。在“应用程序”菜单中选择“选项”，然后单击“MEP目录”选项卡。列出目录的顺序决定了相关命令访问该目录的顺序。

12）重复以上步骤为“通用法兰钢”中指定如下管件。

四通——“法兰连接–通用四通_gbm”。
弯头——“法兰连接–通用弯头_gbm”。
软管——不变（维持默认的“*无*”选项）。

提示：软件不要求用户为“布管系统配置”指定所有管件。如果绘制管道时需要指定某零件，软件将弹出对话框要求选择适当的管件。

斜三通——不变（维持默认的“*无*”选项）。

进行“管道”设置，将访问不同的“目录”。

管道——无论从任何列出的目录中，都选择“商业管道”。参见提示。

提示：“商业管道”可以用作任何材质。考虑到“布管系统配置”中需要较多尺寸，这种管段拥有所有有效的尺寸。在之前的版本中，“商业管道”管段由于共享了其公用的尺寸而代替了大部分基本材质管段。在AutoCAD MEP新版本中，管道目录打破陈规，基于材质发展为多重目录，因此每个目录中的都具有该管段副本，以支持使用先前发布版本创建的图样。AutoCAD MEP将根据目录顺序显示重复内容（管道及管件）的第一个实例。

其余设置同样来自“Pipe (Global)”目录。
