第二章 涡轮增压器压气机流场计算

2.5.2 无叶扩压器和蜗壳表面静压及速度矢量分布

    无叶扩压器和蜗壳表面静压及速度矢量分布如图2-18～图2-20所示。

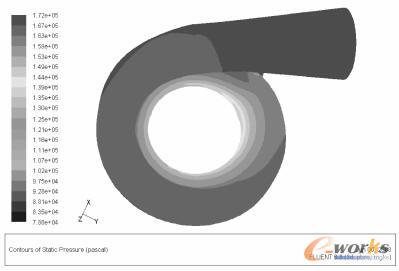

图2-18 转速130000r/min条件下的无叶扩压器和蜗壳表面静压分布

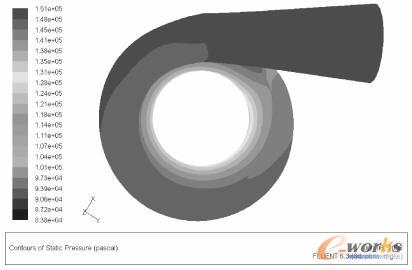

图2-19 转速110000r/min条件下的无叶扩压器和蜗壳表面静压分布

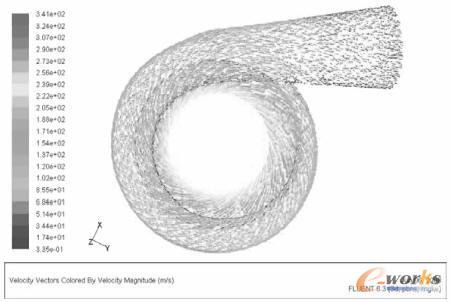

图2-20 转速130000r/min条件下的无叶扩压器和蜗壳表面速度矢量分布下的比转速110000r/min条件下的表面速度大20m/s

    根据以上无叶扩压器和蜗壳表面静压及速度矢量分布计算结果，可以分析得到以下结论：

    1)无叶扩压器和蜗壳整体压力分布稳定，没有突变现象。沿其径向方向，无叶扩压器表面静压有明显升高。蜗壳内的静压分布随流道截面面积增大而增大。

    2)从扩压器进口到蜗壳出口，静压不断升高，速度下降梯度明显，其中无叶扩压器表面速度沿其径向方向依次减小，蜗壳表面速度随着流道截面面积增大而减小。此通流部件的功能是将空气引至发动机的进口，气流速度（动能）的一部分转化为压力能，气流速度进一步降低到发动机所需要的程度。

    3)某型号涡轮增压器在转速130000r/min和转速110000r/min条件下的无叶扩压器和蜗壳表面静压分布基本相同；涡轮增压器在转速130000r/min条件下的无叶扩压器和蜗壳表面静压比转速110000r/min条件下的均大，尤其在蜗壳出口处，在转速130000r/min条件下的比转速110000r/min条件下的表面静压大19kPa。

    4)该涡轮增压器在转速130000 r/min和转速110000r/min条件下的无叶扩压器和蜗壳表面速度矢量分布基本相同；涡轮增压器在转速130000r/min条件下的无叶扩压器和蜗壳表面速度比转速110000r/min条件下的均大，尤其在无叶扩压器进口处，在转速130000r/min条件
