第二章 涡轮增压器压气机流场计算

    下面介绍基于ANSYS CFX软件针对JP50型增压器压气机内部非定常流场进行计算及分析。本文取100000r/min、120000r/min和140000r/min三种转速工况进行分析。通过分析不同工况下的非定常流场，得出该压气机基本的内部流场信息，为下一步探讨轴心轨迹变化及蜗壳振动对压气机内部流场和声场的影响做准备。流场分析结果如图2-33～图2-41（图2-41见书后彩插）所示。

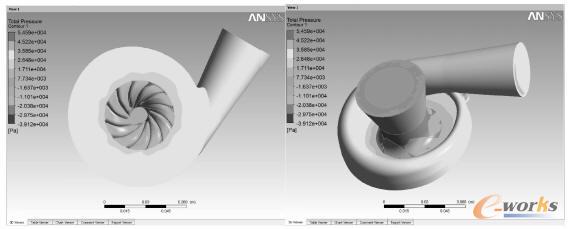

图2-33 转速100000r/min条件下的压气机表面总压分布

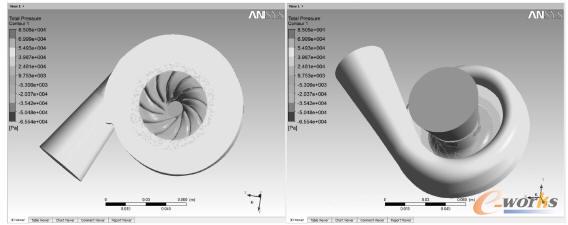

图2-34 转速120000r/min条件下的压气机表面总压分布

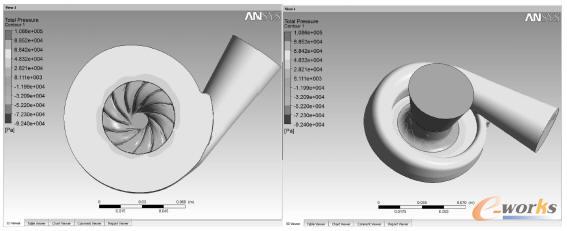

图2-35 转速140000r/min条件下的压气机表面总压分布

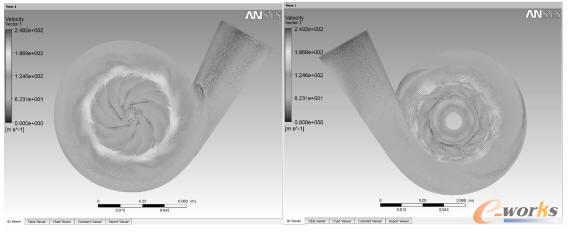

图2-36 转速100000r/min条件下的压气机表面速度矢量分布

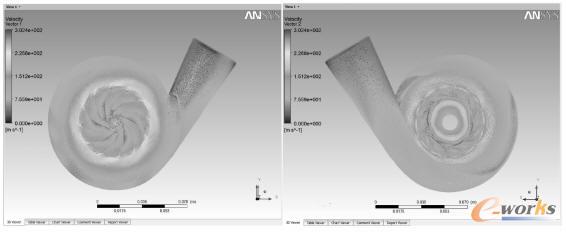

图2-37 转速120000r/min条件下的压气机表面速度矢量分布
