第二章草绘

零件建模离不开绘制截面几何。在Pro/ENGINEER中，软件系统提供了一个专门用来绘制截面几何的“草绘器”（即草绘模式）。用户可以通过创建一个草绘文件来绘制二维图形，也可以在零件建模过程中进入草绘器绘制所需要的特征截面。

1．创建一个草绘文件的典型方法及步骤

1）在菜单栏的“文件”菜单中选择“新建”命令，或者在“文件”工具栏中单击（新建）按钮，打开“新建”对话框。

2）在“新建”对话框的“类型”选项组中选择“草绘”单选按钮，在“名称”文本框中输入新草绘文件的名称或接受默认名称，如图2-1所示。

3）在“新建”对话框中单击“确定”按钮，进入草绘模式的界面，如图2-2所示。草绘模式界面由标题栏、菜单栏、绘图区域、状态栏和各种工具栏等几部分组成。

图2-1 “新建”对话框

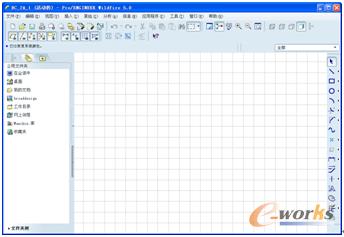

图2-2 进入草绘模式

图2-2 进入草绘模式

为了更好地学习在草绘模式中绘制截面几何，需要了解和掌握以下常用术语（基本摘自Pro/ENGINEER帮助文件）。

图元：截面几何的任何元素，如直线、矩形、圆弧、圆、样条、圆锥、点或坐标系。

参照图元：当参照截面外的几何时，在3D草绘器中创建的截面图元，即可以将参照图元理解为是创建特征截面或轨迹等对象时所参照的图元。参照的几何（如零件边）对草绘器为“已知”。例如，对零件边创建一个尺寸时，也就在截面中创建了一个参照图元。该截面是这条零件边在草绘平面上的投影。

尺寸：图元或图元之间关系的测量。

约束：定义图元几何或图元间关系的条件，约束符号出现在应用约束的图元旁边。例如，可以约束两条直线相互垂直，这时会出现一个垂直约束符号来表示。

参数：草绘器中的一个辅助数值。

关系：关联尺寸和/或参数的等式。

弱尺寸或弱约束：在没有用户确认的情况下，草绘器可以移除的尺寸或约束就被称为弱尺寸或弱约束。由草绘器自动创建的尺寸是弱尺寸。添加尺寸时，草绘器可以在没有任何确认的情况下移除多余的弱尺寸或弱约束。弱尺寸和弱约束以灰色出现。

强尺寸或强约束：草绘器不能自动删除的尺寸或约束被称为强尺寸或强约束。由用户创建的尺寸和约束总是强尺寸和强约束。如果几个强尺寸或强约束发生冲突，则草绘器要求移除其中一个。初始默认时，强尺寸和强约束以黄色出现。

冲突：两个或多个强尺寸或强约束的矛盾或多余条件。出现这种情况时，必须通过移除一个不需要的约束或尺寸来立即解决。

2．在2D草绘器中创建截面的典型流程

1）进入草绘模式，草绘截面几何。创建截面时，系统自动添加尺寸和约束。

2）根据需要，重定义标注形式。用户可以根据需要添加自己的尺寸和约束，从而修改由草绘器自动创建的标注形式。由用户自己添加尺寸和约束时，系统自动删除不再需要的系统弱尺寸和弱约束。

3）如果需要，可以添加截面关系，以控制截面状态。

4）退出之前保存该截面。

要在退出草绘器之前保存绘制的截面，可以从菜单栏的“文件”菜单中选择“保存”命令，或者在“文件”工具栏中单击（保存）按钮，系统将创建一个扩展名为.sec的文件。
