第二章 草绘

在实际设计中，用户可以根据设计需要对草绘环境等进行设置，例如设置草绘器首选项和设置拾取过滤等。



2.2.1  设置草绘器首选项

在草绘模式下，从如图2-3所示的“草绘”菜单中选择“选项”命令，打开“草绘器首选项”对话框。该对话框具有“其他”选项卡、“约束”选项卡和“参数”选项卡。利用该对话框，可以设置显示/隐藏屏幕栅格、顶点、约束、尺寸和弱尺寸，可以设置草绘器约束优先选项，可以改变栅格参数以及改变草绘器精度和尺寸的小数点位数。

    1．“杂项”选项卡

“草绘器首选项”对话框中的“其他”选项卡（也称“杂项”选项卡）如图2-4所示。利用该选项卡，可以设置草绘器中的相关杂项的复选框，如“栅格”、“顶点”、“约束”、“尺寸”、“弱尺寸”、“帮助文本上的图元ID”、“捕捉到栅格”、“锁定已修改的尺寸”、“锁定用户定义的尺寸”、“始于草绘视图”和“导入线造型和颜色”复选框。这些杂项的功能含义如下。

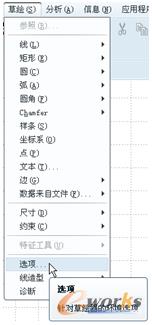

图2-3 “草绘”菜单

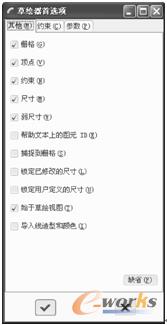

图2-4 “其他”选项卡

    “栅格”复选框：选中该复选框，显示屏幕栅格。

    “顶点”复选框：选中该复选框，显示顶点。

    “约束”复选框：选中该复选框，则显示约束。

    “尺寸”复选框：选中该复选框，则显示所有截面尺寸。

    “弱尺寸”复选框：选中该复选框，则显示弱尺寸。

    “帮助文本上的图元ID”复选框：选中该复选框，则显示帮助文本中的图元ID。该帮助文本与图元ID同时显示在“所选项目”对话框中。

    “捕捉栅格”复选框：选中该复选框，则光标捕捉到草绘器栅格。

    “锁定已修改的尺寸”复选框：选中该复选框，则锁定已修改的尺寸，以便移动。

    “锁定用户定义的尺寸”复选框：选中该复选框，则锁定用户定义的强尺寸，以便移动。

    “始于草绘视图”复选框：选中该复选框，则进入草绘器时定向模型，使草绘平面平行于屏幕。

    “导入线造型和颜色”复选框：选中该复选框，则剪切、复制和粘贴时，以及从文件系统或草绘器调色板中导入.sec文件时，保留源草绘器几何的线型和颜色。

如果在“其他”选项卡中单击“缺省”按钮，则重新使用默认设置。设置好相关的杂项后，单击 （应用改变并关闭对话框）按钮。

    2．“约束”选项卡

“草绘器首选项”对话框中的“约束”选项卡如图2-5所示。该选项卡中提供了“水平排列”、“垂直排列”、“平行”、“垂直”、“等长”、“相等半径”、“共线”、“对称”、“中点”和“相切”复选框。通过单击所需的复选框可以放置或清除一个选中标记，从而控制草绘器自动假定的约束。

    3．“参数”选项卡

“草绘器首选项”对话框中的“参数”选项卡如图2-6所示。在该选项卡的“栅格”选项组中，可以修改栅格“原点”、“角度”和“类型”。在“栅格间距”选项组中可以更改笛卡儿和极坐标栅格的间距，从下拉列表框中可以选择“自动”选项或“手动”选项，当选择“自动”选项时，依据缩放因子调整栅格比例；当选择“手动”选项时，X和Y保持恒定的指定值。在“精度”选项组中，可以修改系统显示尺寸的小数位数，还可以改变草绘器求解的相对精度。

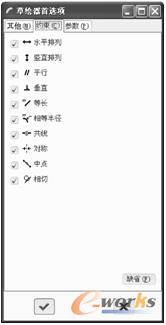

图2-5 “约束”选项卡

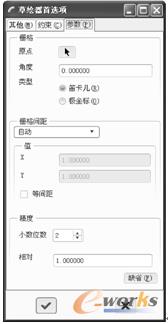

图2-6 “参数”选项卡



2.2.2  设置拾取过滤

在绘图设计中可以根据实际情况设置拾取过滤条件，以方便绘图，这便需要用到位于草绘器窗口状态栏中的草绘器选取过滤器，如图2-7所示。在草绘器选取过滤器列表框中，可供选择的选项有“全部”、“几何”、“尺寸”和“约束”。这些选项的功能含义如下。

图2-7  草绘器选取过滤器

    “全部”：选取包括尺寸、参照、约束和几何图元在内的所有草绘器对象。

    “几何”：仅选取在当前草绘环境中存在的那些草绘器几何图元。

    “尺寸”：选取弱（强）尺寸或参照尺寸。

    “约束”：选取在当前草绘环境中存在的约束。

当选取过滤器选项后，只选择或加亮该过滤器类型的对象。可以通过将草绘包围在选取框中同时选取该过滤器类型的所有对象，或者通过鼠标逐一单击该过滤器类型的图元依次选取它们。



2.2.3  使用“草绘器”工具栏进行显示切换

在草绘器的上工具箱中提供了如图2-8所示的一个“草绘器”工具栏。该工具栏中提供了4个实用的工具按钮，它们的功能含义如下。

图2-8  “草绘器”工具栏

从左至右依次为：切换尺寸显示的开或关，切换约束显示的开或关，切换栅格的开或关，切换剖面顶点显示的开或关。

当选中按钮时，也就是使按钮处于下凹状态时，表示打开相应的显示状态，否则表示关闭相应的显示状态。
