第二章 草绘

编辑图形对象的基本操作包括修剪图元、删除图元、镜像图元、缩放与旋转图元、复制与粘贴图元、切换构造和编辑文本等。



2.4.1  修剪图元

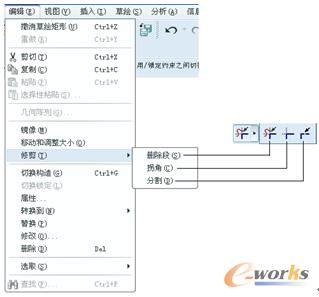

修剪是较为常用的图形编辑操作，它主要包括3种方式，即删除段、拐角和分割。其相关的菜单命令及工具按钮如图2-38所示。

图2-38  修剪命令及其工具按钮

    1．删除段

删除段也称动态修剪剖面图元。

删除段的一般操作步骤如下。

1）在工具栏中单击（删除段）按钮，或者从菜单栏的“编辑”菜单中选择“修剪”→“删除段”命令。

2）单击要删除的段，所单击的段即被删除。

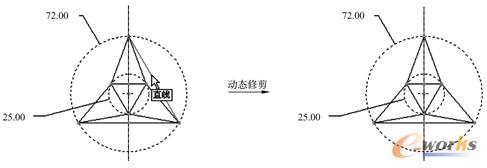

删除段的图解示例如图2-39所示。

图2-39  删除段示例

    2．拐角

拐角又常被称为“相互修剪图元”。实际上，拐角修剪操作就将图元修剪（剪切或延伸）到其他图元或几何体。

进行拐角修剪操作的典型步骤如下。

1）在工具栏中单击（拐角）按钮，或者从菜单栏的“编辑”菜单中选择“修剪”→“拐角”命令。

2）Pro/ENGINEER提示选取要修剪的两个图元。在要保留的图元部分上，单击任意两个图元（它们不必相交），则Pro/ENGINEER将这两个图元一起修剪。

下面举两个典型的拐角修剪示例。拐角修剪示例1如图2-40所示，要修剪的两个图元具有相交点，在执行（拐角）按钮功能后，单击图元的位置指示了要保留的部分，交点外的另一部分被修剪。拐角修剪示例2如图2-41所示，不相交的两个图元被拐角修剪后，其中一个图元延伸至与另一个图元相交，并保留另一图元的单击部分，超出其延伸相交点的部分则被裁减掉。

图2-40  拐角修剪到相交点

图2-41  拐角修剪到延伸点

    3．分割

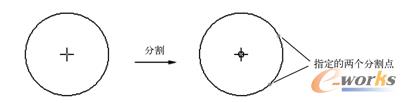

可以将一个截面图元分割成两个或多个新图元。分割示例如图2-42所示。

图2-42  分割示例

分割图元的一般操作步骤如下。

1）在工具栏中单击 （分割）按钮，或者从菜单栏的“编辑”菜单中选择“修剪”→“分割”命令。

2）在要分割的位置单击图元，Pro/ENGINEER则在指定的位置分割该图元。



2.4.2  删除图元

删除图元的典型方法如下。

1）选择要删除的图元。

2）从菜单栏的“编辑”菜单中选择“删除”命令，或者直接按键盘上的〈Delete〉键，又或者在绘图区域内单击鼠标右键，从出现的右键快捷菜单中选择“删除”命令。



2.4.3  镜像图元

使用菜单栏中的“编辑”→“镜像”命令（其对应的按钮图标为 ），可以相对一条草绘中心线来镜像草绘器几何体。例如，可以创建半个截面，然后以镜像的方法完成整个截面。需要注意的是，只能镜像几何图元（含文本），而无法镜像尺寸、中心线和参照图元。

要镜像图元，首先要确保草绘中包括一条中心线，如果没有中心线，则需要创建一条所需的中心线。有了所需的中心线后，可以按照如下的方法及步骤镜像图元。

1）在草绘模式下选取要镜像的一个或多个图元。

2）在工具栏中单击（镜像）按钮，或者在菜单栏的“编辑”菜单中选择“镜像”命令。

3）系统提示选取一条中心线。在绘图区域中单击一条中心线，系统对于所选取的中心线镜像所有选取的几何形状。

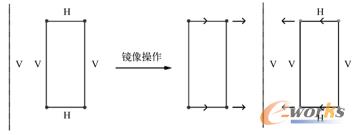

镜像图元的示例如图2-43所示。

图2-43  镜像图元的示例
