第五章编辑特征

（3）复制与选择性粘贴（旋转变换）

1）在模型窗口中或在模型树中选择“拉伸3”特征。

2）在上工具箱的工具栏中单击（复制）按钮，或者在菜单栏的“编辑”菜单中选择“复制”命令。

3）单击（选择性粘贴），或者在菜单栏的“编辑”菜单中选择“选择性粘贴”命令，打开“选择性粘贴”对话框。

4）在“选择性粘贴”对话框中选择如图5-11所示的选项，单击“确定”按钮。此时，出现如图5-12所示的操控板。

图5-11 “选择性粘贴”对话框

图5-12 出现的操控板

知识说明：在出现的操控板中具有（沿选定参照平移特征）按钮和（相对选定参照旋转特征）按钮，这两个按钮的功能含义如下。

沿选定参照平移特征：选中此按钮时，需要指定参照和沿方向的平移距离。

相对选定参照旋转特征：选中此按钮时，需要指定参照和旋转角度。

5）在操控板中单击（相对选定参照旋转特征）按钮，在模型窗口中选择A_1特征轴，设置旋转角度值为“60”，如图5-13所示。

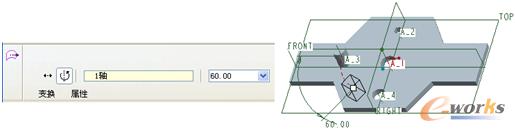

图5-13 设置旋转变换参照及参数

6）在操控板中单击（完成）按钮，完成此选择性粘贴操作得到的模型效果如图5-14所示。

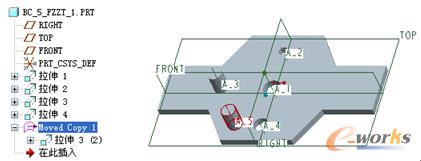

图5-14 选择性粘贴（旋转变换）的效果

（4）复制与选择性粘贴（令副本从属于原始尺寸）

1）选择“拉伸3”特征。

2）在上工具箱的工具栏中单击（复制）按钮，或者在菜单栏的“编辑”菜单中选择“复制”命令。

3）单击（选择性粘贴），或者在菜单栏的“编辑”菜单中选择“选择性粘贴”命令，打开“选择性粘贴”对话框。

4）在“选择性粘贴”对话框中，选中“从属副本”复选框，并选择“仅尺寸和注释元素细节”单选按钮，如图5-15所示，然后单击“确定”按钮。

5）系统出现拉伸工具操控板。在“拉伸”工具操控板中选择“放置”选项以打开“放置”面板，接着单击该面板中的“编辑”按钮，弹出如图5-16所示的“草绘编辑”对话框。

图5-15 “选择性粘贴”对话框

图5-16 “草绘编辑”对话框

6）在“草绘编辑”对话框中单击“是”按钮，弹出“草绘”对话框。在“草绘”对话框中单击“使用先前的”按钮，进入草绘模式。

7）移动鼠标光标选择截面的放置位置，并修改相关的尺寸，如图5-17所示。单击（完成）按钮。

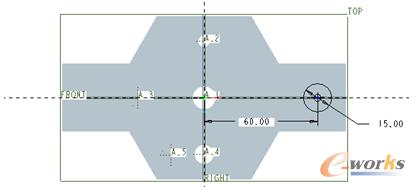

图5-17 编辑复制特征的截面

8）接受默认的拉伸深度和拉伸方向，如图5-18所示。

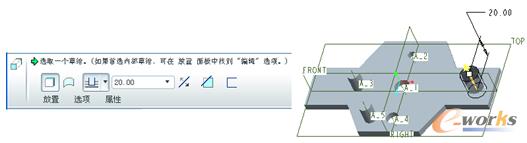

图5-18 接受默认的拉伸深度及拉伸方向

9）在拉伸工具操控板中单击（完成）按钮，得到的模型效果如图5-19所示。

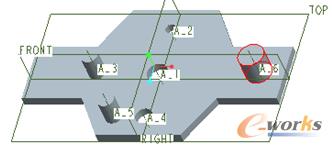

图5-19 模型效果
