第五章编辑特征

使用Pro/ENGINEER提供的镜像工具命令，可以根据指定的平面曲面来创建特征和几何的副本，该副本通常被称为镜像特征。在很多设计场合，使用镜像特征可以快速地得到一些具有某种对称关系的模型效果，使整个设计效率显著提升。创建镜像特征的命令为“编辑”→“镜像”命令，其相应的工具按钮为（镜像工具）。

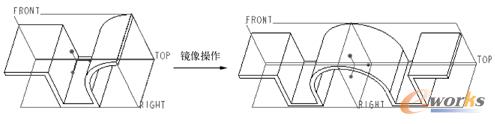

镜像操作的示例如图5-20所示。

图5-20 镜像操作的示例

镜像可以分为特征镜像和几何镜像两种。其中，特征镜像的方法有以下两种。

所有特征：此方法可复制特征并创建包含模型所有特征几何的合并特征。要使用此方法，必须在模型树中选取所有特征和零件节点。

选定的特征：此方法仅复制选定的特征。

几何镜像是指镜像诸如基准、面组和曲面等几何项目。

下面介绍镜像对象的3种典型操作步骤。

1．镜像选定的特征

（1）操作步骤

1）选取要镜像的一个或多个特征。

2）在工具栏中单击（镜像工具）按钮，或者从菜单栏中选择“编辑”→“镜像”命令，打开“镜像”工具操控板。

3）选取一个镜像平面。

4）如果要使镜像的特征独立于原始特征，则单击“选项”标签，打开“选项”面板，然后清除“复制为从属项”复选框，如图5-21所示。注意在默认时，“复制为从属项”复选框处于被选中的状态。

图5-21 “镜像”工具操控板

5）在“镜像”工具操控板中单击（完成）按钮创建新的镜像特征。

（2）典型操作实例

请看如下一个典型的操作实例。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的CH5文件夹中选择BC_5_JX_1.PRT，单击“打开”按钮。该文件中的原始模型如图5-22所示。

图5-22 文件中的原始模型

2）结合〈Ctrl〉键选择“拉伸1”特征和“拉伸2”特征。

3）在工具栏中单击（镜像工具）按钮，或者从菜单栏中选择“编辑”→“镜像”命令，打开“镜像”工具操控板。

4）选择RIGHT基准平面作为镜像平面。

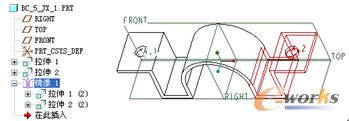

5）在“镜像”工具操控板中单击（完成）按钮创建新的镜像特征。镜像结果如图5-23所示。

图5-23 镜像结果

2．镜像零件中的所有特征几何

1）在模型树顶部选择零件名称。

2）在工具栏中单击（镜像工具）按钮，或者从菜单栏中选择“编辑”→“镜像”命令，打开“镜像”工具操控板。

3）选取一个镜像平面。

4）在“镜像”工具操控板中单击（完成）按钮。

3．镜像几何

1）在Pro/ENGINEER窗口右上方的“过滤器”列表框中，选择“几何”或“基准”选项。

2）选取任意几何或基准。

3）在工具栏中单击（镜像工具）按钮，或者从菜单栏中选择“编辑”→“镜像”命令，打开“镜像”工具操控板。

4）选取一个镜像平面。

5）如果需要，可以打开“选项”面板，从中选中“隐藏原始几何”复选框。当选定此复选框，则在完成镜像特征时，系统只显示新镜像几何而隐藏原始几何。

6）在“镜像”工具操控板中单击（完成）按钮。
