第五章 编辑特征

移动特征或几何是较为常见的操作。在5.1节中介绍“复制”和“选择性粘贴”命令时，已涉及“移动”工具操控板的应用。利用“移动”工具操控板，可以进行下列具体的移动操作。

    平移：沿参照指定的方向平移特征、曲面、面组、基准曲线和轴。可以沿某条线性边或曲线、轴或坐标系的其中一个轴，或沿垂直于某平面或平曲面的方向进行平移。

    旋转：绕某个现有轴、线性边、曲线，或绕坐标系的某个轴旋转特征、曲面、面组、基准曲线和轴。

    平移和旋转组合：在单个移动特征中应用多个平移及旋转变换。

    其他：创建和移动现有曲面或曲线的副本，而非移动原型。

另外，使用“编辑”菜单中的“特征操作”命令，也可以对选定特征进行复制移动操作。



5.3.1  使用“移动”工具操控板

    1．典型操作步骤

由于在5.1节中已涉及这方面的内容，在这里总结一下使用该方法移动特征的典型步骤，以备实际设计时参考。

1）在模型树中或模型窗口中，选取要移动的项目。

2）从菜单栏中选择“编辑”→“复制”命令，或者在工具栏中单击（复制）按钮。整个特征会被复制到剪贴板中。

3）从菜单栏的“编辑”菜单中选择“选择性粘贴”命令，或者在工具栏中单击（选择性粘贴）按钮，打开“选择性粘贴”对话框。

4）在“选择性粘贴”对话框中，选中“对副本应用移动/旋转变换”复选框，单击“确定”按钮，打开如图5-24所示的“移动”工具操控板。

图5-24 “移动”工具操控板

5）在操控板中单击（沿选定参照平移特征）按钮或（相对选定参照旋转特征）按钮。

6）根据需要选取合适的方向参照。平移时，如果指定一个平面或平整曲面作为方向参照，方向参照将垂直于所要移动的方向；如果选取的是边、曲线或轴，方向参照将平行于选定的边、曲线或轴。旋转时，方向参照通常是移动项目旋转所围绕的轴或直边。

7）要移动选定项目。在图形窗口中，使用拖动控制滑块手工将移动项目平移或旋转至所需距离或角度。也可以在“移动”工具操控板中，在值框中输入距离值或角度值，或从最近使用值的列表中选取一个值。

8）在“移动”工具操控板中单击（完成）按钮，完成移动特征。

如果要移动零件中的所有特征，则在上述步骤1）中，利用模型树，选取零件中的所有特征和零件标题。

    2．操作实例

下面介绍一个操作实例来练习使用“移动”工具操控板进行旋转移动和平移移动操作，以进一步巩固这方面的实用知识。

（1）打开零件文件

单击（打开），弹出“文件打开”对话框。从随书光盘中的CH5文件夹中选择BC_5_YD_1.PRT，单击“打开”按钮。该文件中的原始模型如图5-25所示。

图5-25  文件中的原始模型

（2）旋转移动选定的特征

1）在模型树中或在模型窗口中选择“拉伸3”特征。

2）从菜单栏中选择“编辑”→“复制”命令，或者在工具栏中单击（复制）按钮。

3）从菜单栏中选择“编辑”→“选择性粘贴”命令，或者在工具栏中单击（选择性粘贴）按钮，打开“选择性粘贴”对话框。

4）在“选择性粘贴”对话框中，默认选中“从属副本”复选框和“仅尺寸和注释元素细节”单选按钮，接着单击“对副本应用移动/旋转变换”复选框以选中它。然后在“选择性粘贴”对话框中单击“确定”按钮，打开“移动”工具操控板。

5）在“移动”工具操控板中单击（相对选定参照旋转特征）按钮。

6）在模型窗口中选择A_1轴，接着在值框中输入旋转角度值为“60”。

7）在“移动”工具操控板中单击（完成）按钮，完成旋转移动的模型效果如图5-26所示。

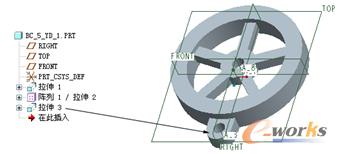

图5-26  完成旋转移动的模型效果

（3）平移复制零件中的所有特征。

1）利用模型树，按〈Ctrl〉键选取零件中的所有特征和零件标题，如图5-27所示。

2）从菜单栏中选择“编辑”→“复制”命令，或者在工具栏中单击（复制）按钮。

3）从菜单栏中选择“编辑”→“选择性粘贴”命令，或者在工具栏中单击（选择性粘贴），打开“选择性粘贴”对话框，如图5-28所示。

图5-27  选择零件中的所有特征和零件标题

图5-28 “选择性粘贴”对话框

4）在“选择性粘贴”对话框中，接受默认设置，单击“确定”按钮。

5）系统出现“移动”工具操控板，单击（沿选定参照平移特征）按钮。

6）选择RIGHT基准平面作为平移参照，在相应的值框中输入平移距离为200。

7）在“移动”工具操控板中单击（完成）按钮，完成平移复制的模型效果如图5-29所示。

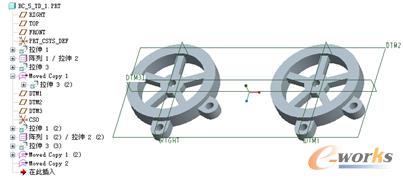

图5-29  平移复制零件中的所有特征



5.3.2  使用“编辑”菜单中的“特征操作”命令

在菜单栏的“编辑”菜单中提供了一个实用的“特征操作”命令。选择该“特征操作”命令，弹出如图5-30所示的“特征”菜单。在“特征”菜单中选择“复制”命令，则“菜单管理器”出现如图5-31所示的“复制特征”菜单，接着在“复制特征”菜单中选择“移动”选项，如图5-32所示，可以通过平移或旋转来复制特征。下面介绍“复制特征”菜单下的相关命令选项。

    新参考：通过选取新参照来复制特征。

    相同参考：使用相同参照来复制特征。

    镜像：使用镜像的方式复制特征。

    移动：通过平移或旋转的方式来复制特征。

    选取：从当前零件复制所选的特征。

    所有特征：复制当前零件中的所有特征。

    不同模型：从不同的零件中复制特征。

    不同版本：从不同版本相同的零件中复制特征。

    自继承：从继承特征中复制特征。

    独立：复制特征的截面和尺寸是独立的。

    从属：复制特征的截面和尺寸是相关的。

图5-30  “特征”菜单

图5-31  出现“复制特征”菜单

图5-32  选择“移动”选项
