第五章编辑特征

可以使用Pro/ENGINEER系统提供的“修剪”工具来剪切或分割面组或曲线。要修剪面组或曲线，首先选取要修剪的面组或曲线，接着单击（修剪工具）按钮或者选择“编辑”→“修剪”命令，打开如图5-47所示的“修剪”工具操控板，然后指定修剪对象。可以在创建或重定义期间指定和更改修剪对象。

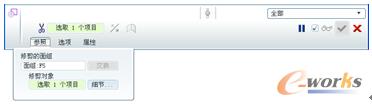

图5-47 “修剪”工具操控板

在进行修剪的过程中，用户可以根据设计需要指定被修剪曲面或曲线中要保留的部分。另外，在使用其他面组修剪面组时，可以进入“选项”面板，使用“薄修剪”进行处理，所述的“薄修剪”允许指定修剪厚度尺寸及控制曲面拟合要求，如图5-48所示。与薄修剪相关的设置如下。

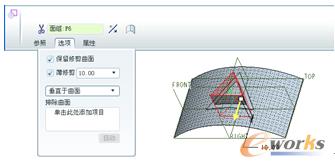

图5-48 设置“薄修剪”

“薄修剪”复选框及值框：选中此复选框，则进行薄修剪处理，可以其相应的值框中设置薄修剪的厚度值。注意仅当使用曲面作为修剪对象时，“薄修剪”选项才可用。

薄修剪拟合列表框：该下拉列表框中可供选择的拟合选项包括“垂直于曲面”、“自动拟合”和“控制拟合”。当选择“垂直于曲面”选项时，在垂直于曲面的方向上加厚曲面；当选择“自动拟合”选项时，确定缩放坐标系并沿3个轴拟合；当选择“控制拟合”选项时，用特定的缩放坐标系和受控制的拟合运动来加厚曲面。

“排除曲面”收集器：在此收集器的列表框中单击，可以将其激活，然后可以在模型窗口中选择排除的原始面组曲面。该收集器将列出从“薄修剪”操作中排除的原始面组曲面。

5.5.1 修剪面组

通常，修剪面组的方式有两种，一种是在与其他面组或基准平面相交处进行修剪；另一种则是使用面组上的基准曲线修剪。下面结合示例介绍这两种修剪面组的方法。

1．在与其他面组或基准平面相交处进行修剪

在与其他面组或基准平面相交处修剪曲面的典型步骤说明如下。

1）选取要修剪的曲面。

2）在工具栏中单击（修剪工具）按钮，或者在菜单栏中选择“编辑”→“修剪”命令，打开“修剪”工具操控板。

3）选取要用做修剪对象的面组或基准平面。

4）在图形窗口中单击方向箭头，或者在修剪工具操控板中单击（在要保留的修剪曲面的一侧、另一侧或两侧之间反向）按钮，指定要保留的修剪曲面侧。

5）如果需要，单击（使用侧面投影方向修剪面组，视图方向垂直于参照平面）按钮，显示弯曲曲面的侧面影像。侧面影像命令允许在特定的视图中查看弯曲曲面的轮廓边。

6）如果需要，可以打开“选项”面板，从中设置是否保留修剪曲面，是否进行“薄修剪”处理。当选中“薄修剪”复选框时，需指定修剪厚度尺寸、要从薄修剪中排除的曲面以及受控拟合对曲面的要求。

7）在“修剪”工具操控板中单击（完成）按钮。

操作示例如图5-49所示。该操作实例的步骤如下。

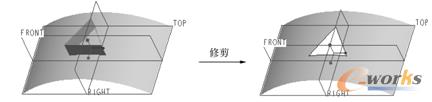

图5-49 “修剪”操作示例

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的CH5文件夹中选择BC_5_XJ_1.PRT，单击“打开”按钮。

2）选择要修剪的曲面，如图5-50所示。

3）在工具栏中单击（修剪工具）按钮，或者在菜单栏中选择“编辑”→“修剪”命令，打开“修剪”工具操控板。

4）系统提示选取任意平面、曲线链或曲面以用做修剪对象。选择的修剪对象如图5-51所示。

图5-50 选择要修剪的曲面

图5-51 指定修剪对象

5）在“修剪”工具操控板中打开“选项”面板，从中清除“保留修剪曲面”复选框。

6）在“修剪”工具操控板中单击（完成）按钮，完成该简单实例的操作。

2．使用曲面（面组）上的基准曲线修剪

使用曲面（面组）上的基准曲线来修剪曲面的示例如图5-52所示。该示例的素材练习文件为BC_5_XJ_2.PRT，该文件位于随书光盘的CH5文件夹中。该示例的操作步骤可简述为：先选择要修剪的曲面，单击（修剪工具）按钮，接着选择曲面上的曲线作为修剪对象，确保要保留的曲面侧，然后单击（完成）按钮即可。

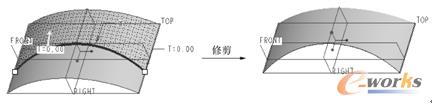

图5-52 使用面组上的基准曲线修剪

5.5.2 修剪曲线

可以通过在曲线与曲面、其他曲线或基准平面相交处修剪或分割曲线来修剪该曲线。修剪曲线的具体操作步骤如下。

1）选取要修剪的曲线。

2）在工具栏中单击（修剪工具）按钮，或者在菜单栏中选择“编辑”→“修剪”命令，打开“修剪”工具操控板。

3）选取要用做修剪对象的任何曲线、平面或面组。

4）在图形窗口中单击方向箭头，或者在“修剪”工具操控板中单击（在要保留的修剪曲面的一侧、另一侧或两侧之间反向）按钮，指定要保留的曲线侧。

5）在“修剪”工具操控板中单击（完成）按钮。

修剪曲线的示例如图5-53所示。

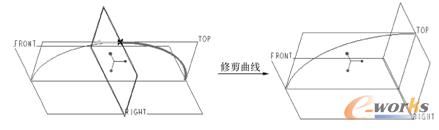

图5-53 修剪曲线的示例
