第六章工程特征

第一节孔

3）在“孔”工具操控板中输入钻孔的直径值为8，接着从深度选项列表框中选择（穿透）选项。

4）在如图6-10所示的实体表面上单击以指定主放置参照。此时，打开“孔”工具操控板的“放置”面板，可以看到所选参照出现在“放置”收集器中，默认的放置类型选项为“线性”，如图6-11所示。

图6-10 指定放置参照

图6-11 “放置”面板

5）在“放置”面板的“偏移参照”收集器的框中单击，将其激活。接着，选择FRONT基准平面，按住〈Ctrl〉键选择RIGHT基准平面，然后在“偏移参照”收集器中修改相应的偏移距离尺寸，如图6-12所示。

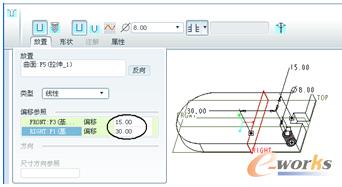

图6-12 指定偏移参照及修改其偏移距离尺寸

6）在“孔”工具操控板中单击（完成）按钮，创建的简单直孔1如图6-13所示。

图6-13 创建简单直孔1

3．创建草绘孔

1）在工具栏中单击（孔工具）按钮，或者在菜单栏的“插入”菜单中选择“孔”命令，打开“孔”工具操控板。

2）在“孔”工具操控板中单击（创建简单孔）按钮，接着单击（使用草绘定义钻孔轮廓）按钮，此时“孔”工具操控板如图6-14所示。

图6-14 “孔”工具操控板

3）在“孔”工具操控板中单击（激活草绘器以创建剖面）按钮，进入草绘模式。

4）绘制如图6-15所示的剖面，包括一根定义孔轴线的竖直中心线。

图6-15 绘制剖面

5）单击（完成）按钮，完成草绘并退出草绘模式。

6）在如图6-16所示的实体面上单击，以指定孔特征的放置参照。默认的放置类型选项为“线性”。

7）打开“孔”工具操控板的“放置”面板，在“偏移参照”收集器的框中单击，将其激活，接着结合〈Ctrl〉键分别选择FRONT基准平面和RIGHT基准平面作为偏移参照，然后在“偏移参照”收集器的框中修改相应的尺寸值，如图6-17所示。

图6-16 指定放置参照

图6-17 定义偏移参照

8）在“孔”工具操控板中单击（完成）按钮，创建的草绘孔如图6-18所示。

图6-18 完成一个草绘孔

4．使用标准孔轮廓作为钻孔轮廓来创建的孔特征

1）在工具栏中单击（孔工具）按钮，或者在菜单栏的“插入”菜单中选择“孔”命令，打开“孔”工具操控板。

2）在“孔”工具操控板中单击（创建简单孔）按钮，接着单击（使用标准孔轮廓作为钻孔轮廓）按钮，设置钻孔直径尺寸为12，选择单侧的深度选项为（穿透），如图6-19所示。

图6-19 在“孔”工具操控板中进行相关设置

3）在右工具箱的工具栏中单击（基准轴工具）按钮，打开“基准轴”对话框。在模型中单击半圆柱面，如图6-20所示，然后在“基准轴”对话框中单击“确定”按钮，完成创建基准轴A_3。

图6-20 创建基准轴

4）在“孔”工具操控板中单击出现的（退出暂停模式，继续使用此工具）按钮。

5）以刚创建的基准轴作为放置参照，按住〈Ctrl〉键单击实体上表面，如图6-21所示，放置类型为“同轴”且不可更改。

6）在“孔”工具操控板中单击（完成）按钮，创建的“孔3”特征如图6-22所示。

图6-21 定义放置参照

图6-22 创建的“孔3”特征

6.1.4 创建标准孔

下面通过实例介绍创建标准孔的一般方法及步骤。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的CH6文件夹中选择BC_KTZ_2.PRT文件，单击“打开”按钮。该文件存在的原始模型如图6-23所示。

2）在工具栏中单击（孔工具）按钮，或者在菜单栏的“插入”菜单中选择“孔”命令，打开“孔”工具操控板。

3）在“孔”工具操控板中单击（创建标准孔）按钮，确保（添加攻丝）按钮处于被选中的状态。在（螺纹系列）列表框中选择“ISO”，在（螺钉尺寸）框中选择“M6x1”，设置钻孔深度为15，如图6-24所示。

图6-23 文件中的原始模型

图6-24 操控板中的相关设置

4）在“孔”工具操控板中单击（添加埋头孔）按钮。

5）在“孔”工具操控板中单击“形状”选项标签，从而打开“形状”面板，从中设置形状选项以及具体尺寸，如图6-25所示。

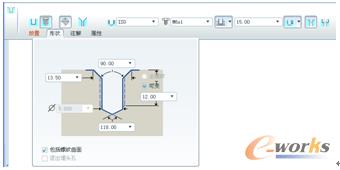

图6-25 定义具体形状尺寸
