第六章工程特征

8）在“轮廓筋”工具操控板的框中输入厚度值为5。此时，默认的材料侧为向两侧。

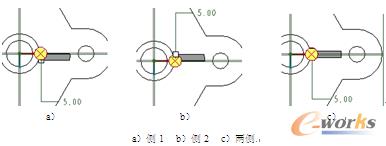

说明：默认的材料侧为向两侧。如果需要，用户可以在“筋”工具操控板中通过单击按钮，将材料侧在侧1、侧2和两侧之间循环切换，如图6-55所示。

图6-55 设置材料侧

9）在“轮廓筋”工具操控板中单击（完成）按钮。创建的轮廓筋特征如图6-56所示

图6-56 创建的轮廓筋特征

6.3.2 轨迹筋

轨迹筋，顾名思义，就是指通过定义轨迹来生成设定参数的筋特征。轨迹筋多用在塑料制品中。

下面通过一个范例来介绍如何创建轨迹筋特征。

1）单击（打开）按钮，弹出“文件打开”对话框。从随书光盘中的CH6文件夹中选择BC_JTZ_GJ.PRT文件，单击“打开”按钮。该文件存在的原始模型如图6-57所示。

2）在工具栏中单击（轨迹筋工具）按钮，或者从菜单栏的“插入”菜单中选择“筋”→“轨迹筋”命令，打开如图6-58所示的“轨迹筋”工具操控板。

图6-57 原始模型

图6-58 “轨迹筋”工具操控板

3）在“轨迹筋”工具操控板中打开“放置”面板，接着在该面板中单击“定义”按钮，弹出“草绘”对话框。

4）在工具栏中单击（基准平面工具）按钮，打开“基准平面”对话框，选择“TOP基准平面偏移”作为参照，接着输入“平移”距离值为15，如图6-59所示，然后在“基准平面”对话框中单击“确定”按钮，从而新建了DTM1基准平面。

5）以刚创建的DTM1基准平面作为草绘平面，以RIGHT基准平面作为“右”方向参照，如图6-60所示，然后单击“草绘”按钮，进入草绘模式。

图6-59 创建基准平面

图6-60 定义草绘平面及草绘方向

6）绘制如图6-61所示的3条直线段，每条直线段均被约束在相应的内轮廓线上。这些直线段定义了筋的轨迹。然后单击（完成）按钮。

图6-61 绘制筋轨迹线

7）在“轨迹筋”工具操控板中，在框中输入筋的厚度值为2.5，并分别选中（添加绘制）、（在内部边上添加倒圆角）和（在暴露边上添加倒圆角）按钮。

8）在“轨迹筋”工具操控板中打开“形状”滑出面板，接着在该滑出面板中选择相关的单选按钮及设置相关的形状尺寸，如图6-62所示。

9）在“轨迹筋”工具操控板中单击（完成）按钮，创建的轨迹筋效果如图6-63所示。

图6-62 在“形状”面板中设置相关的选项及尺寸

图6-63 完成创建轨迹筋特征
