第一十一章 工程图设计

处理绘图视图的很多操作也比较灵活。比如，利用“绘图视图”对话框的各类别选项便可以编辑定义绘图视图的相关方面，如确定视图的可见区域、定义视图原点和对齐视图等。另外，常见的绘图视图处理工作还包括修改视图剖面线、移动视图和删除视图等。



11.4.1  确定视图的可见区域

在工程图设计的很多情况下，需要对模型的某些部分进行细化表达，例如定义模型视图的可见区域，以能够合理显示或隐藏某些细节结构。可利用“绘图视图”对话框来定义视图的可见区域。对于现有视图，可以通过双击现有视图，或者选择并右击现有视图然后从出现的快捷菜单中选择“属性”命令，打开“绘图视图”对话框。

切换到“绘图视图”对话框的“可见区域”类别选项，从“视图可见性”下拉列表框中可以选择“全视图”、“半视图”、“局部视图”或“破断视图”选项，如图11-35所示。

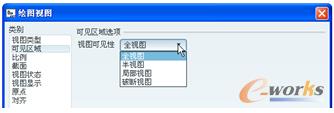

图11-35  设置“视图可见性”

    半视图：从切割平面一侧上的视图中，移除其模型的一部分。图11-36所示为“半视图”。

    部分视图：显示封闭边界内的视图模型的一部分。系统显示该边界内的几何，而删除其外的几何。“部分视图”示例如图11-37所示。

图11-36 “半视图”示例

图11-37 “部分视图”示例



    破断视图：移除两选定点或多个选定点间的部分模型，并将剩余的两部分合拢在一个指定距离内。可以进行水平、垂直，或同时进行水平和垂直破断，并使用破断的各种图形边界样式。“破断视图”示例如图11-38所示。

图11-38 “破断视图”示例



11.4.2  修改视图剖面线

要修改详细视图及零件和组件剖视图中各单独成员的剖面线，可以在选定所要修改的剖面线时单击鼠标右键，并从出现的快捷菜单中选择“属性”命令，弹出如图11-39所示的“修改剖面线”菜单。也可以通过双击要修改的剖面线来打开“修改剖面线”菜单。利用“修改剖面线”菜单，进行修改视图剖面线的相关操作，如修改剖面线的间距、角度、偏距、线样式和颜色等。

例如，要将现有剖面线的间距增加一倍，则可以在“菜单管理器”的“修改剖面线”菜单中选择“X元件”→“间距”命令，出现“修改模式”菜单，如图11-40所示；然后在“修改模式”菜单中选择“整体”→“加倍”选项；最后在“修改剖面线”菜单中选择“完成”命令。

另外，如图要更改现有剖面线的角度，可以在“菜单管理器”的“修改剖面线”菜单中选择“X元件”→“角度”命令，如图11-41所示，出现“修改模式”菜单，从中选择所需要的一个角度值即可，或者从中选择“值”选项，然后输入剖面线的角度来确定。设置剖面线角度后，在“修改剖面线”菜单中选择“完成”命令。

图11-39 “修改剖面线”菜单

图11-40  修改剖面线间距

图11-41  修改剖面线角度



11.4.3  定义视图原点

在默认情况下，绘图视图的原点位于其轮廓的中心。定义视图原点的用途主要在于在绘图中确定视图位置，并且防止模型几何更改时此视图位置发生变化。需要注意的是，不能改变全部展开的剖视图的视图原点。

定义视图原点的方法很简单，就是在选定视图并且打开“绘图视图”对话框时，选择“原点”类别，从而切换到该类别选项，如图11-42所示。在该类别选项中，可以按照以下方式之一定义视图原点的位置。

    视图原点：使用模型定义原点。如果要使用模型中心（默认设置），则应确保选择“视图中心”单选按钮。如果要定制视图原点，则选择“在项目上”单选按钮，然后选择要用做视图原点的模型参照。

    页面中的视图位置：使用绘图页面测量定义原点。

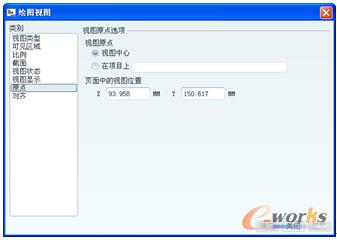

图11-42 “绘图视图”对话框的“原点”类别选项卡

用户需要注意的是，如果绘图中参照的几何被隐含或删除，那么系统警告缺少模型几何。如果视图使用了隐含或删除的参照来定向，那么该视图将会返回到其默认位置。



11.4.4  对齐视图

在进行工程图设计的过程中，有时需要将某视图设置与其他视图对齐。例如，将详细视图与其父视图对齐以确保详图视图（在移动时）跟随父视图。

对齐视图的操作方法如下。

1）选定视图并打开“绘图视图”对话框，接着切换到“对齐”类别选项。

2）在“视图对齐选项”下选中“将此视图与其他视图对齐”复选框，如图11-43所示。系统提示选取要与之对齐的视图。

3）在绘图上选取相应视图，其视图名称将显示在对话框的参照收集器中。

4）选择“水平”单选按钮或“垂直”单选按钮来定义如何限制视图的运动。

    “水平”：视图和与之对齐的视图将位于同一水平线上。如果与此视图对齐的视图被移动，则该视图将垂直移动以便保持水平对齐。

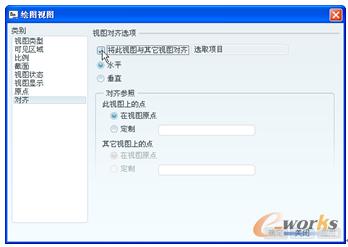

图11-43 “绘图视图”对话框的“视图对齐选项”

    “垂直”：视图和与之对齐的视图将位于同一垂直线上。如果与此视图对齐的视图被移动，则该视图将水平移动以便保持竖直对齐。

5）在“绘图视图”对话框中单击“应用”按钮以查看视图对齐。如果对视图对齐不满意，则可以重复上述步骤。如果视图对齐正确无误，且不需要对其进行任何更改，则可选取下一个要定义的类别或单击“绘图视图”对话框中的“关闭”按钮。

说明：在默认情况下，“对齐参照”选项组中的“在视图原点”单选按钮处于被选中的状态，即Pro/ENGINEER将根据视图的视图原点对齐视图。通过定义对齐参照可以修改视图对齐的位置。用户可以在“对齐参照”选项组中选择“定制”单选按钮，并在其中一个视图上选择参照，如一条边，所选参照将显示在对话框内的收集器中，然后单击“应用”按钮以预览对齐效果。

如果根据特定设计要求取消视图对齐，那么需要清除“绘图视图”对话框中的“将此视图与其他视图对齐”复选框。



11.4.5  锁定视图与移动视图

在实际设计中，为了防止意外移动视图，系统默认将视图锁定在适当位置。要使用鼠标通过选取并拖动视图的方式移动绘图视图，则可以在绘图区单击鼠标右键，打开一个右键快捷菜单，接着单击该快捷菜单中的“锁定视图移动”复选命令以取消其选中状态，即取消锁定视图移动状态。解锁视图后，使用鼠标选择要移动的视图，该视图轮廓被加亮，接着通过拐角拖动句柄或中心点将该视图拖动到新位置。当拖动模式激活时，光标变为十字形。

用户也可使用精确的X和Y坐标移动视图（将视图移动到准确位置），其方法简述如下。

1）选取所要求的视图，所选的该视图轮廓被加亮。

2）在菜单栏的“编辑”菜单中选择“移动特殊”命令，系统出现“从选定的项目选取一点，执行特殊移动”的提示信息。

3）在要使用的选定项目上，单击一点作为移动原点。此时，系统弹出如图11-44所示的“移动特殊”对话框。

图11-44 “移动特殊”对话框

4）在“移动特殊”对话框中使用图标选择方法以重新定位选定的点。注意以下4个按钮的作用。

上图对话框中的图标从左到右依次为：输入X和Y坐标；将对象移动到由相对于X和Y偏移所定义的位置；将对象捕捉到图元的指定参照点上；将对象捕捉到指定顶点。

5）在“移动特殊”对话框中单击“确定”按钮。

另外需要注意的是，如果移动其他视图自其进行投影的某一父视图，则投影视图也会随之移动以保持对齐。



11.4.6  删除视图

对于插入到绘图页面上的某个视图不满意，可以将其删除。删除选定视图的操作方法很简单，即先选定要删除的视图，接着按〈Delete〉键或者右击并从出现的快捷菜单中选择“删除”命令。也可以在选定要删除的视图后，从菜单栏的“编辑”菜单中选择“删除”→“删除”命令，则该视图被删除。

需要用户特别注意的是，如果选取的要删除的视图具有投影子视图，那么确认删除后，投影子视图会与该视图一起被删除。
