第三章基本图形修改

使用“旋转”功能可以将图形对象围绕基点进行旋转。“图形单位”对话框中的“角度”选项组可以设置输入的正角度值是逆时针或顺时针来旋转对象，而“图形单位”对话框则可以由“格式”→“单位”菜单命令来打开，如图3-21所示。

图3-21 设置正角度方向

在菜单栏中选择“修改”→“旋转”命令，或者在功能区“常用”选项卡的“修改”面板中单击“旋转”按钮，接着根据命令行的提示来执行如下操作。

命令: _rotate

UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0

选择对象: //选择要旋转的对象

选择对象: //按〈Enter〉键

指定基点: //指定点

指定旋转角度，或 [复制(C)/参照(R)] <0>: //输入角度或指定点，或者输入“c”或“r”

在这里介绍一下“旋转角度”、“复制（C）”和“参照（R）”选项的功能意义。

指定参照角度 <上一个参照角度>: //通过输入值或指定两点来指定角度

指定新角度或 [点(P)] <上一个新角度>: //通过输入值或指定两点来指定新的绝对角度

操作实例：旋转图形对象

命令: _rotate

UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0

选择对象: 找到 1 个 //选择如图3-22所示的矩形作为要旋转的对象

选择对象:↙

指定基点: //选择如图3-23所示的中点作为旋转基点

指定旋转角度，或 [复制(C)/参照(R)] <60>: //围绕基点在如图3-24所示的位置处单击

图3-22 选择要旋转的对象图3-23 指定基点

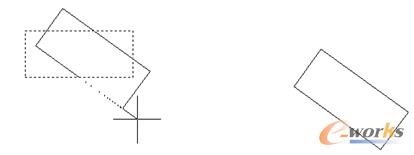

旋转结果如图3-25所示。

图3-24 通过拖动旋转对象图3-25 旋转结果
