三 工程图模板的使用

    定制好了一张符合自己要求的工程图模板后，我们如何方便而正确的使用呢？

    1、首先将模板文件（如test.idw）Copy置于Inventor的安装目录中的Templates文件夹下（如C:\Program Files\Autodesk\Inventor 2008\Templates）；

    2、将自己的Inventor项目中设置“Use Style Library = No”（图 8所示），则当我们创建工程图时，只需在新建时选择模板文件（test.idw）即可。它就将使用我们设定的模板样式创建工程图，用这种方法创建工程图是简单而且有效的。但是，当工程图模板被更新后，那么之前用此模板所做的工程图则无法得到样式的更新。

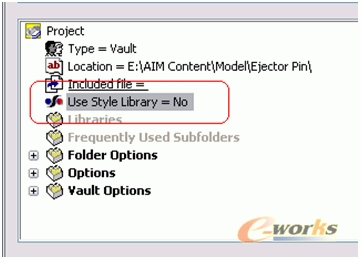

图 8 设置样式库

    3、要想工程图模板更新后，之前用此模板生成的所有工程图的样式都能得到更新，则应当由工程图模板来定制和更新样式库，再由样式库去更新新建的或先前的工程图的样式。

    实现的具体步骤为：

    1)创建一任意的文件夹，如：X:\Autodesk\save，用来保存样式库数据文件。启动Inventor 2008，将Tools → Application Options → File → Design Data栏改为指向该子目录（图9所示）。这样就将Design Data文件夹下的全部样式库等设计数据文件，备份到了save文件夹下；

    2)设置“Use Style Library＝Yes”（如图8）。Files → Projects → 选中一个Projects name → 使“Use Style Library＝Yes” → Done ；

    3)将更新后的模板文件(test.idw)Copy置于Inventor的安装目录中的Templates文 件夹下；

    4)打开模板文件test.idw，更新样式库。File → Open → 选择test.idw → OK 。（注意：这里是“打开”而不是“新建”）。Format → Save Style to Style Library → Yes to All → OK ，这样就将模板文件的所有样式更新到了样式库中；

    通过以上步骤，对样式库的更新后，当我们创建新的工程图时，只需在新建的时候选择模板test.idw即可；对于在此以前创建的工程图，则需要我们打开这张图纸，选择 “Format” 菜单下的“Update Styles”来更新样式，然后保存。

    四 总 结

    通过对工程图模板的定制，极大的增强加了企业工程图纸的规范和统一，提高了企业的生产效率。
