| 在设计的同时进行仿真—用Inventor设计起停式曲柄飞剪机 |
| 发表时间：2008-3-10 王峥 来源：万方数据 |
|
| 起停式曲柄飞剪机主要任务是将运行着的轧件按照工艺要求定尺剪断。随着轧机轧制速度和生产能力的不断提高，提高飞剪的速度和性能已成为人们致力研究的问题之一。飞剪机种类很多，根据其不同的剪切断面和速度快慢，应用于不同的场合。目前较先进的机型为起停式曲柄飞剪，飞剪一般处于静止状态，剪切时，采用低惯量大扭矩直流电机，直接完成起动、剪切、制动等工艺过程。 |
|
|

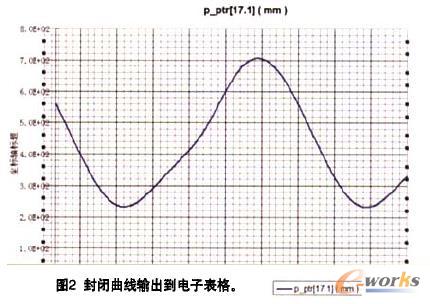

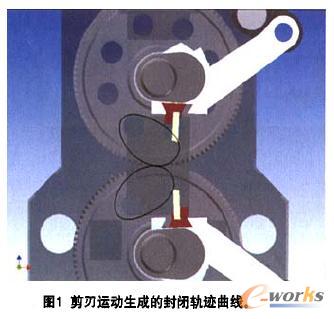

所有的力学条件全部加载完毕，点击左下方的模拟模版，进八运动模拟，飞剪的运动轨迹清楚地展现出来(见图1)，并把其每一点的参数输出到电子表格(见图2)。如果需要具体每个位置的力学变化，点击工具面板的"输出图示器"，选择需要查看的铰接点受力变化曲线，搜索通过模拟生成的这条曲线的最大值(见图3)，把此数据转入有限元模块分析(值得注意的是我们需要定义一些相关的连接点)。
|
