| 在设计的同时进行仿真—用Inventor设计起停式曲柄飞剪机 |
| 发表时间：2008-3-10 王峥 来源：万方数据 |
|
| 起停式曲柄飞剪机主要任务是将运行着的轧件按照工艺要求定尺剪断。随着轧机轧制速度和生产能力的不断提高，提高飞剪的速度和性能已成为人们致力研究的问题之一。飞剪机种类很多，根据其不同的剪切断面和速度快慢，应用于不同的场合。目前较先进的机型为起停式曲柄飞剪，飞剪一般处于静止状态，剪切时，采用低惯量大扭矩直流电机，直接完成起动、剪切、制动等工艺过程。 |
|
|

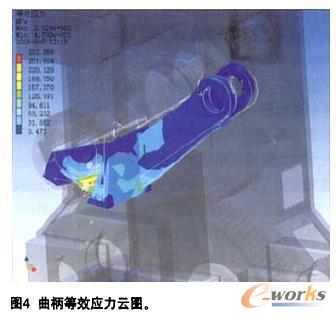

利用图表中搜索出的最大应力加载到曲柄，并定义曲柄约连接点，双击曲柄进人零件应力分析环境，点击"运动载荷"，软件就会自动加载运动仿真中零件受力状况进行受力分析，由于设计的曲柄属于不对称结构，通过有限元云图我们清楚看到受力偏载的情况，同时发现曲柄与曲轴连接处设计不合理，需要进行设计修改加厚连接处(见图4)，并出具相关问题修改报告。
结论

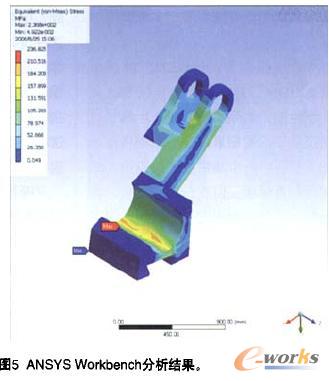

现在我们来做一个量化的对比。我们把模型导人目前市面比较主流的ANSYS Workbench 10.0，利用作用力与反作用力的原理添加相应的约束和力学条件进行分析，发现两款软件分析出的受力趋势和结果相差无几，AIP11的应力值相对保守一些，看来AIP11虽然是一款设计软件，但是其力学分析能力还是值得信赖的(见图5)。
通过起停式曲柄飞剪机的实际设计，希望广大读者理解如何使用AIP11的运动仿真模块，清楚整个操作流程，解决实际设计中困扰我们的问题。AIP11作为一款三维机械设计软件，很好提供了从产品研发到校核，并出具与设计相关分析报告的一套合理解决方案，在提高产品质量的前提下，优化了设计流程。作为一款设计软件，模型的修改异常简单，随着修改就可以直接分析得出需要的结果，同时伴随设计调整，从零件到装配，甚至指导生产的工程图都会关联更新，这是任何一款CAE软件无法比拟的。
|
