| | 基于Inventor的三维CAD软件的二维表达问题 | | 发表时间：2008-6-9 王飞 来源：万方数据 | | | 基于Inventor讨论了三维CAD软件在创建二维工程图时所出现的各种问题，并给出了相应的解决办法。论述了二维表达的重要性，并指出，三维软件在创建二维工程图时还存在不少的缺陷。因此，由三维模型转换为符合国家标准的二维工程图不是轻而易举的事情，会遇到许多问题，需要具备扎实的二维图形的表达能力。 |
| | 近几年来，三维建模被许多高校引入到制图课。三维CAD的到来，对二维图形似乎是一个很大的冲击。如何处理好二维和三维的关系，对于目前的制图课程是很重要的。三维CAD软件可将创建好的三维模型直接转换成二维工程图，并且与三维模型相关，修改三维模型，工程图也随之改变。但三维软件在将三维模型转换成二维工程图时不可避免地会遇到许多问题。转二维是三维软件最难作好的，其中的一个主要原国是二维工程图有许多人为的规定，这些规定与真实的情况可能并不相符。例如沿肋板的纵向剖切时，不画肋板的剖面符号，而是用粗实线将其与其他部分隔开就与真实情况不符，而三维软件是按真实情况处理的。这就需要进行修改。作者基于Inventor讨论了工程图表达时所遇到的问题及处理方法，同时也论述了一维工程图的重要性。
1三维转二维所存在的表达问题及处理方法
将三维模型转换成二维工程图要比用二维软件直接画工程图快得多，即使加上三维建模的时间可能也比后者效率高。但是目前的三维软件转二维会遇到一些问题，在很多情况下得不到令人满意的、符合标准和习惯的工程图，这些问题包括表达法和尺寸标注等方面的，所幸的是Inventor允许在工程图环境下进入草图模式对工程图进行修改，下面首先指出问题，再提出修改的办法。
1.1局部视图

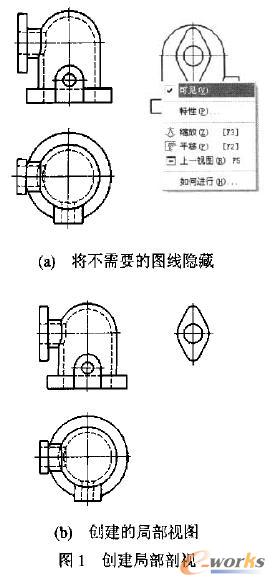

Inventor可以方便地创建基本视图、方向视图，但创建局部视图和斜视图都会遇到问题。例如图1(b)的局部视图，不能直接创建，而只能是创建了左视图(图1(a))后将其余的线条隐藏后得到。可以在选中要隐藏的线条后按右键，在弹出的菜单中选择"可见"，如图3所示。Inventor有创建"局部视图"的命令，但那是创建"局部放大图"的，说明译文也是不准确的。
Inventor具有创建"斜视图"的命令，但斜视图一般也是局部视图。图2(b)的斜视图A和斜剖视B一都不能直接创建。开始创建的斜视图如图2(a)，先将不需要的线条隐藏。对于斜视图A.选中相应的视图(红色虚线矩形框)，单击标准工具栏上的"草图"进入草图模式绘制波浪线。B-B剖视在选中该视图后，进入草图模式用样条曲线绘出局部剖视的剖切范围，退出草图模式后再用"局部剖视图"命令创建B-B剖视，当然还要修改原来的标注。 | | 本网发表此文，并不代表赞同本文的观点。 | | | | | 责任编辑：eworks编辑 |
| | | |
|
|
|
| |
|
