在InventorR11中，原有功能的增强和改进很多，其中关于扫掠特征的变化，是值得用户关注的内容之一。本文将对引导线、引导面和三维路径做一些介绍。

    1.引导线：

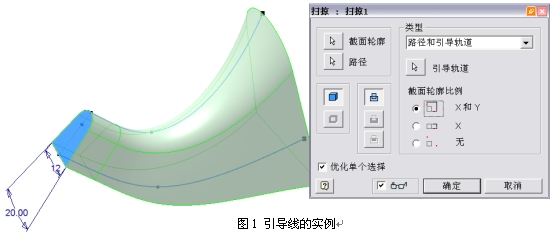

    参见图1。原有的路径线是未来特征形状的“方向引导”，而新的“引导轨道”则类似于路径线：

    引导线也可以是三维线；随着路径与引导线的距离变化，在路径的法平面上、截面轮廓会有形状上的关联变化。其中具有三种可能的处理规则：

    1）“X和Y”：截面轮廓将在所有方向上成比例变化。

    2）“X”：只在两线相连的方向上变化。

    3）“无”：不做任何变化。引导线将完全没有作用了…

    这样的结果造成扫掠的结果截面可能有变化，但还是与放样不相同。放样的各个截面轮廓可以独立存在、形状可以不同；而扫掠的截面轮廓只有一个，在引导线加入之后，各处实际截面轮廓是原始轮廓的呈“相似改变”。

    2.引导面：

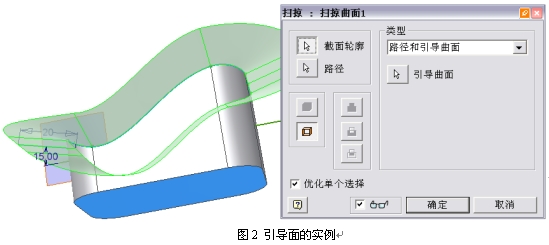

    参见图2，这是新的控制扫掠结果中截面轮廓扭转的方法，利用引导面与扫掠进程中，各处实际截面轮廓的统一控制条件，实现扭转控制。其中，引导面可以是平面也可以是曲面。

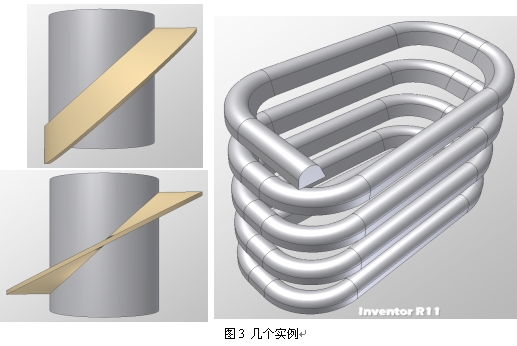

    例如图3左上，是以前的规则，没办法控制结果的扭转；而图3左下，是现在的规则，用了端面做引导面，各个位置的截面轮廓都相对于端面呈确定的角度（这里是平行），这已经是符合一般机械设计的需要了，再如图3右。

    3.从两个二维草图得到一个三维路径：

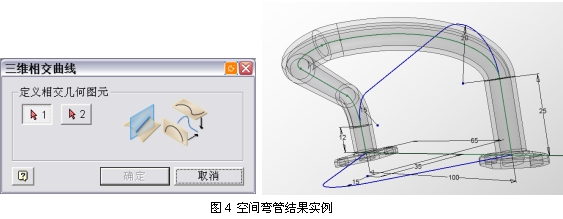

    参见图4，其中的空间弯管的扫掠特征三维路径，就是利用这个在三维草图创建中的投影机制，得到与这两二维草图关联的交线，参见图4的界面和结果实例。

    其中的规则是：相关的两个草图分别沿着草图所依附的面的法想法向投影，这将得到两个投影公共的交线，这条交线就是结果三维曲线。显然，两个原始二维草图所在面不必垂直，而结果线与远实现呈现单向关联的规则。

    这种结果相当于事先作出依据两条二维草图线的曲面，然后用“三维相交曲线”操作后的结果；但已经被自动化而简化了。

    4.草图投影得出三维路径的增强：

    新的机制能完成草图（二维或者三维）向表面投影的结果，进而创建相关联的新的三维草图。参见图5的界面，可以向平面、圆柱面或者圆锥面投影，界面中：

    1）曲面：

    选一个或多个要投影得到三维草图曲线的面。可选择曲面、实体表面或工作面。

    2）曲线：

    选被投影的曲线。可选择二维或三维线、顶点、工作点、草图点，以及零件边、曲面边。

    3）输出：

    设置投影结果的规则，三个按钮从左向后分别是：

    沿矢量投影：沿着选定的方向，平行投影到面。

    投影到最近的点：沿所选曲面的法线方向投影到面。

    缠绕到曲面：原始曲线相当于在选定曲面上的“展开”，现在要将展开结果盘绕回去。

    4）实例-沿矢量：

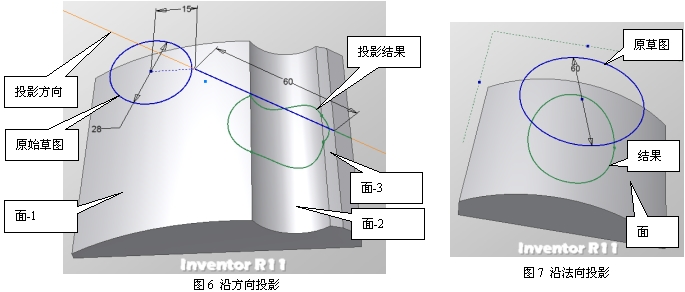

    关键在于选定平行投影的方向矢量。除了草图之外，所有可能确定矢量方向的元素都是有限的选择，例如工作轴、实体面… 如果一定要利用草图确定方向，可先给予草图做工作轴，然后利用工作轴定方向。参见图6。

    5）实例-投影到最近点：

    实际上这个说法不准确，应当是：沿所选曲面的法向投影。所以，结果图线就不是上述平行投影的样子了。原始图线与投影结果的同名点，其连线方向应当是曲面上这一点的法线方向。也可以选定多个面进行操作。参见图7。

    对于一个圆形草图，沿法向投影到一个圆柱面上，结果就是“类椭圆”，在圆柱面轴线方向上的半径不会变，而另一个方向将缩小。缩小的程度如何，将取决于圆柱面的半径和原始草图的位置…

    6）实例-缠绕到面：

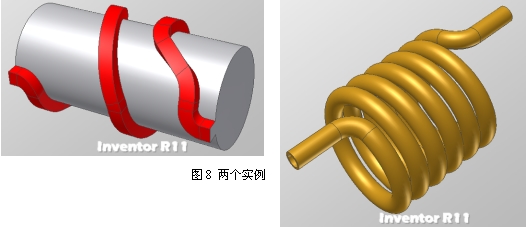

    这是曲面上曲线展开的逆向操作。这就有可能突破“凸雕”机制所想要解决的实际造型问题，当时有个限制：不能直接创建最常见的、两侧平行的槽子或者凸台，而只好衍生… 现在能简明地完成了，参见图8左。

    另外，从展开的草图描述到最后实现，利用这种机制，能提供对于较复杂弹簧的更为简练的造型过程，参见图8右。
